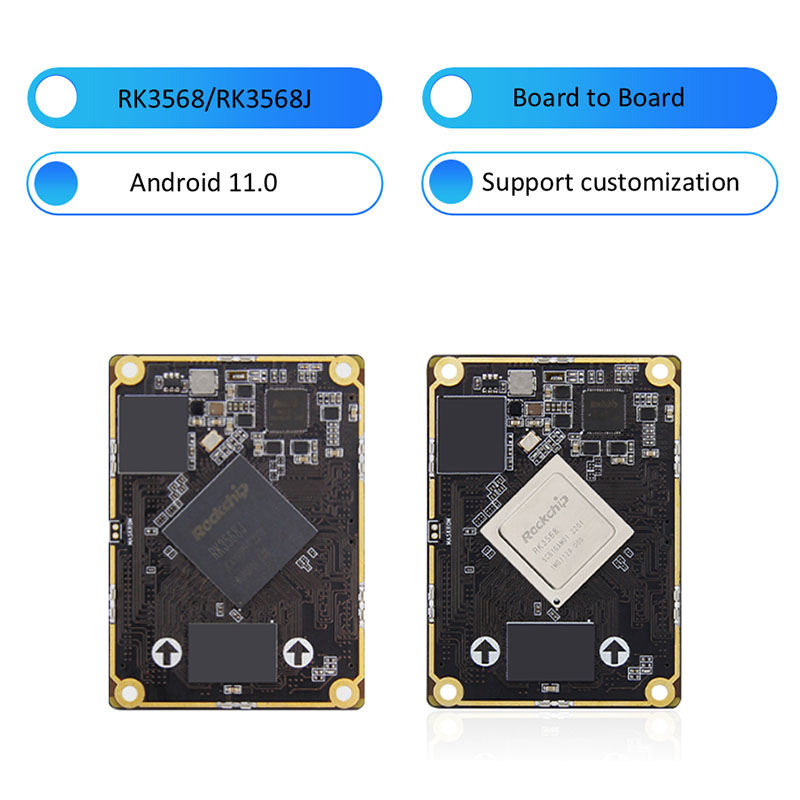

RK3568J RK3568 Board to Board SOM Core Board

Dette fullverdige brettet (BTB-grensesnittet) kan brukes som en datamaskin med høy ytelse og innebygd hovedkort for visning, kontroll, nettverksoverføring, fillagring, kantdatabolhet og andre scenarier.

Ved hjelp av Rockchiprk3568 (kommersiell karakter)/RK3568J (industriell karakter) som hovedbrikke, vedtar den 22nm prosessteknologi, med en maksimal frekvens på 2,0 GHz, integrert firekjerne 64-biters cortex-A55-prosessor, Malig522ee grafikk, støtter 4K-dekoding og 1080P-Fe-Feal-Feal-Feual-fiske-veis-hopping og Malig52-grafikk, støtter 4K-korte, støtter 4K-cortex-a55. kan brukes til lette kunstige intelligensapplikasjoner.

Gi en rekke minne- og lagringskombinasjoner å velge mellom, balansert maskinvarekonfigurasjon ombord, et bredt spekter av applikasjoner.

Innebygd uavhengig NPU-databehandlingskraft kan nå 1TOPS (3568J er 512MACNPU), kan brukes til lette kunstige intelligensapplikasjoner.

Den har høy integrasjon og rik utvidelsesgrensesnitt, og er utstyrt med doble gigabit Ethernet -porter, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -skjermgrensesnittet, MIPI -kameraet, lydgrensen og andre perifere.

Støtter offisielt mainstream Andriod 11, Debain, Ubuntu operativsystembilder, og kan brukes på en rekke forskjellige applikasjonsmiljøer.

Gi fullstendig åpen kildekode, offisielle opplæringsprogrammer, komplette SDK -driverutviklingspakker, designskjemaer og andre ressurser, du kan enkelt komme i gang uten blindveier.

RK3568J RK3568 Board to Board Som Core Board -funksjoner

Den kan dele et baseboard med vårt RK3566 BTB Core Board. Med andre ord, du trenger bare å designe ett baseboard for å støtte to kjernestavler.

Kommersiell karakter og industriell karakter er tilgjengelig.

Rimelig pris med høy kvalitet.

Klar til bruk. støtter flere operativsystemer.

Dobbelt gigabit Ethernet -grensesnitt, støtte dynamisk spenningsregulering.

Innebygd uavhengig NPU, Computing Power kan nå 512MAC/1TOPS.

Støtter en klikkbytte av mainstream arkitekturmodeller, kan brukes til lette kunstige intelligensapplikasjoner.

Kraftige bildeanalysefunksjoner, enkel avkoding 4K støtter 4K@60 rammer H.264 \ H.265 \ VP9 -format avkoding og 1080p60 ramme H.264 \ H.265 Formatkoding.

Dobbeltskjerm, High-Definition og bærbar.

Støtt visning av dobbeltskjerm, støtte opptil 4K60 bilder + 1080p60 rammer bildeutgang samtidig.

Med rike utvidelsesgrensesnitt for å imøtekomme forskjellige ytre behov

RK3568J RK3568 TAVEL for å styre SOM -tavle -parametere

RK3568 BTB Core Board Maskinvarekonfigurasjon

Kobling: Mann: SGDBM-05-80P-H10 Kvinne: SGDBF-05-80P-H30

Hovedbrikke: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB fører til 320 pinner, 0,5 mm avstand, fører til alle I0

Minne: 1/2/4/8GB, LPDDR4/4x, 1560MHz

Lagring: 8/32/64/128 GB, EMMC

K3568 BTB Baseboard Maskinvarekonfigurasjon

Kobling: Mann: SGDBM-05-80P-H10 Kvinne: SGDBF-05-80P-H30

Kraftgrensesnitt: 12V@1A (1A og over) DC -inngang, DC -grensesnitt

Ethernet: 10/100/1000m Adaptive Ethernet Port*2

HDMI: HDMI2.0 Skjermgrensesnitt, støtter dobbeltskjerm, maksimal oppløsning 4096*2160@60Hz

MIPI-DSI: MIPI-skjermgrensesnitt*2, kan kobles til Wildfire MIPI-skjerm, støtte dual-screen-skjerm: Enkelt MIPI-modus Maksimal oppløsning 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, kan kobles til IMX415/OV8858-kamera

EDP: EDP1.3 Skjermgrensesnitt*1, EDP Touch Interface*1; Støtt visning av dobbeltskjerm

USB2.0: Type-A-grensesnitt*3 (vert); Type-C-grensesnitt*1 (OTG), for Firmware Burning Interface

USB3.0: Type-A-grensesnitt*1 (vert)

M.2 -grensesnitt: M.Key Type Solid State Drive, PCLE3.0*2 baner; kan kobles til 2280 Spesifikasjon NVME Solid State Drive

PCLE-grensesnitt: Mini-Pcle-grensesnitt, kan brukes med full høyde eller halvhøyde WiFi-nettverkskort, 4G-modul eller annen mini-PCLE-grensesnittmodul

SIM -kortholder: SIM -kortfunksjon må brukes med 4G -modul

SATA -grensesnitt: Standard SATA -grensesnitt*1; SATA strømforsyningsgrensesnitt*1, støtter 12V -utgang

Kan: kan*2

ADC: ADC anskaffelsesgrensesnitt*1

Seriell port: Debug Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl Serial Port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kortholder: Støtter Micro SD (TF) Card Boot System, opptil 512 GB

Lyd: lydutgang, 3,5 mm lydholder*1 (grønn); Lydinngang, 3,5 mm lydholder*1 (rød); MIC Microphone Interface*1 SPK Speaker Interface*1, kan koble til 1W strømhøyttaler

Knapp: strømknapp; Tilbakestill -knappen; Gjenopprettingsknapp

Infrarød mottaker: Støtter infrarød fjernkontrollfunksjon

RTC: RTC Power Socket*1

Vifte grensesnitt: Støtter installasjon av 5V vifte for kjøling
