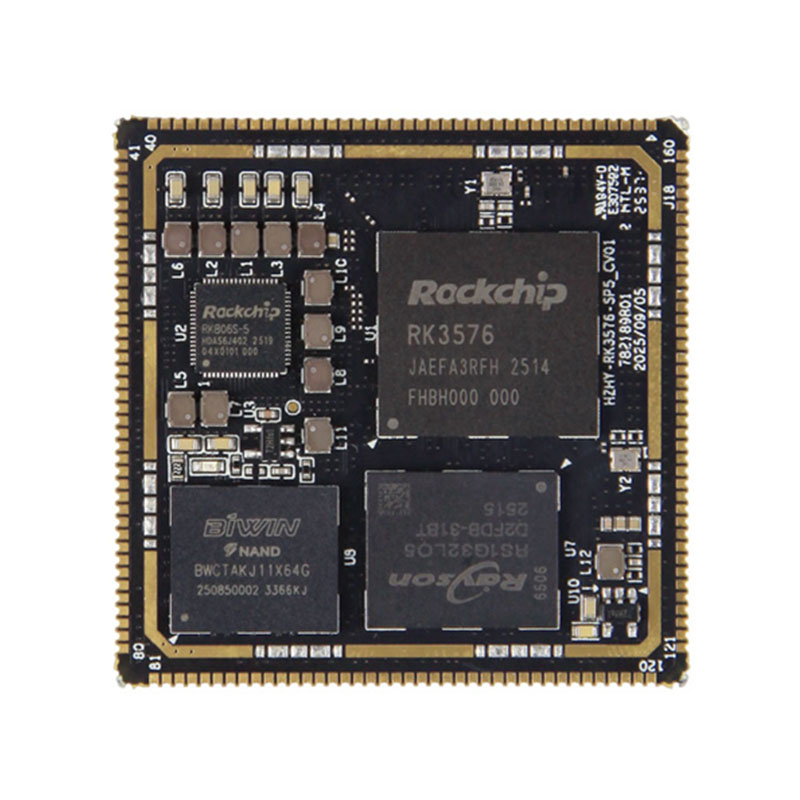

Rockchip RK3576 SOM

I kjernen av RK3576 SOM ligger en kraftig octa-core CPU-konfigurasjon, med fire Cortex-A72-kjerner som kjører på 2,2 GHz og fire Cortex-A53-kjerner på 1,8 GHz. Denne store, LITTLE heterogene arkitekturen muliggjør intelligent lastbalansering, og sikrer overlegen ytelse for kompleks multi-tasking samtidig som den optimerer strømeffektiviteten for utvidet drift – kritisk for industrielle miljøer med strenge energikrav.

Utstyrt med en 6TOPS@INT8 NPU, utmerker RK3576 SOM seg i AI-inferens på enheten. Den støtter operasjoner med blandet presisjon, inkludert INT4, INT8 og FP16, og er fullt kompatibel med vanlige rammeverk for dyp læring som TensorFlow og PyTorch. Dette lar utviklere sømløst distribuere AI-applikasjoner som datasyn, talegjenkjenning og kantanalyse uten å stole på cloud computing, redusere ventetiden og forbedre datavernet.

Den integrerte Mali-G52 MC3 GPUen forbedrer SOMs multimedia- og grafikkfunksjoner ytterligere. Den støtter industristandarder som OpenGL ES 3.2 og Vulkan 1.2, og muliggjør jevn 3D-gjengivelse, HD-videobehandling og avansert UI-visualisering – perfekt for applikasjoner som industriell HMI, digital skilting og intelligente overvåkingssystemer.

Som en løsning av industrikvalitet er RK3576 SOM konstruert for å møte de strenge kravene til industrielle miljøer, og sikre stabil drift selv under tøffe forhold. Vi tilbyr fleksible OEM- og ODM-tilpasningstjenester skreddersydd for dine spesifikke prosjektkrav, inkludert tilpassede grensesnittkonfigurasjoner, minnealternativer og programvareoptimalisering. Enten du trenger et standard RK3576 kjernekort eller et fullt tilpasset innebygd bord, akselererer løsningen din produktutviklingssyklusen og reduserer tiden til markedet.

Velg Rockchip RK3576 SOM for en pålitelig innebygd plattform med høy ytelse som kombinerer holdbarhet i industriell kvalitet, kraftig AI-databehandling og allsidig tilpasning – som åpner for nye muligheter for dine intelligente edge-applikasjoner.

RK3576 SOM maskinvarespesifikasjoner

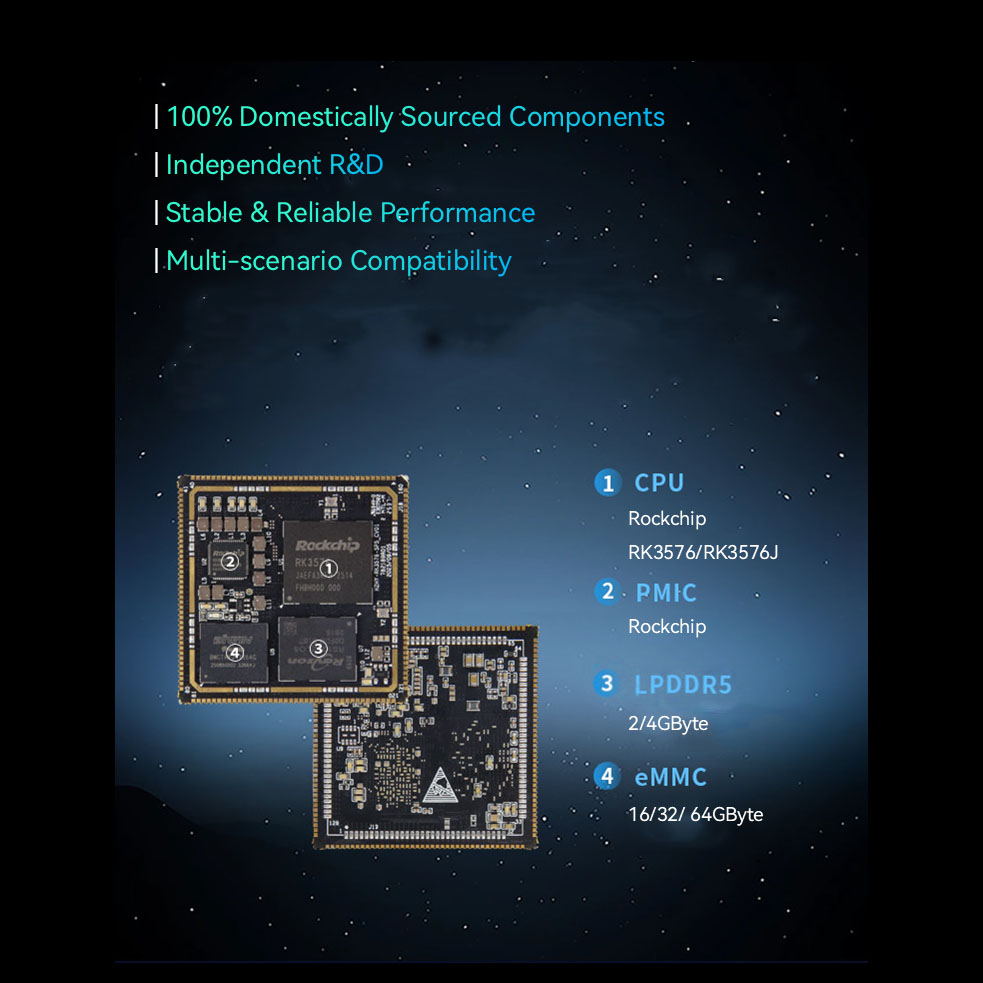

● CPU: Quad-core Cortex-A72-prosessor + Quad-core Cortex-A53-prosessor

● Klokkehastighet: 2,2 GHz

● Minne: 2/4 GB LPDDR5 (Kapasiteten varierer avhengig av den kjøpte versjonen)

● EMMC: 32/64 GB eMMC (Kapasiteten varierer avhengig av den kjøpte versjonen)

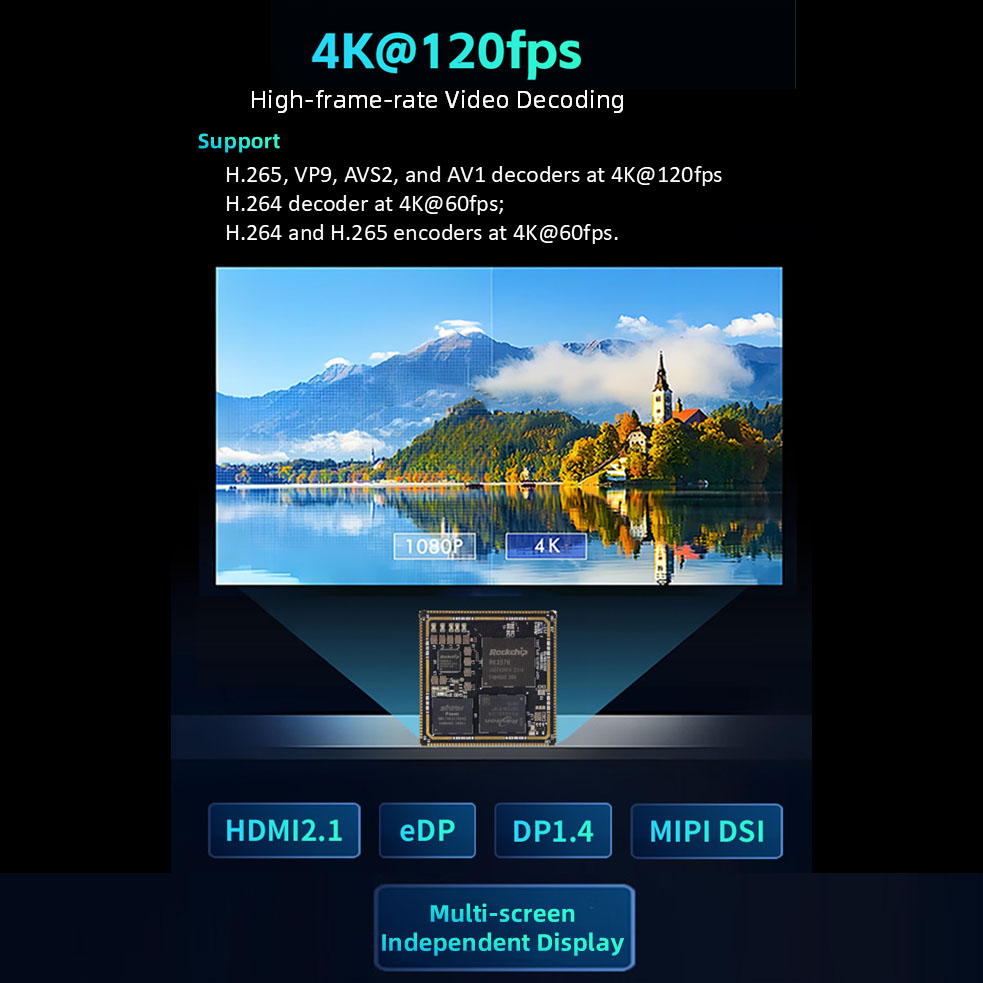

● Multimedia Processing: Støtter 4K@120fps H.265, VP9, ​​AVS2 og AV1-dekodere; støtter 4K@60fps H.264-dekoder; støtter 4K@60fps H.264 og H.265-kodere, høykvalitets JPEG-koder/dekoder

● Grafikkprosessor: ARM Mali-G52-MC3

● NPU: Innebygd uavhengig NPU, 6 TOPS datakraft @INT8

● Dimensjoner: 45 mm x 45 mm

● Grensesnitt: Stempel-hull-grensesnitt, 288 pinner

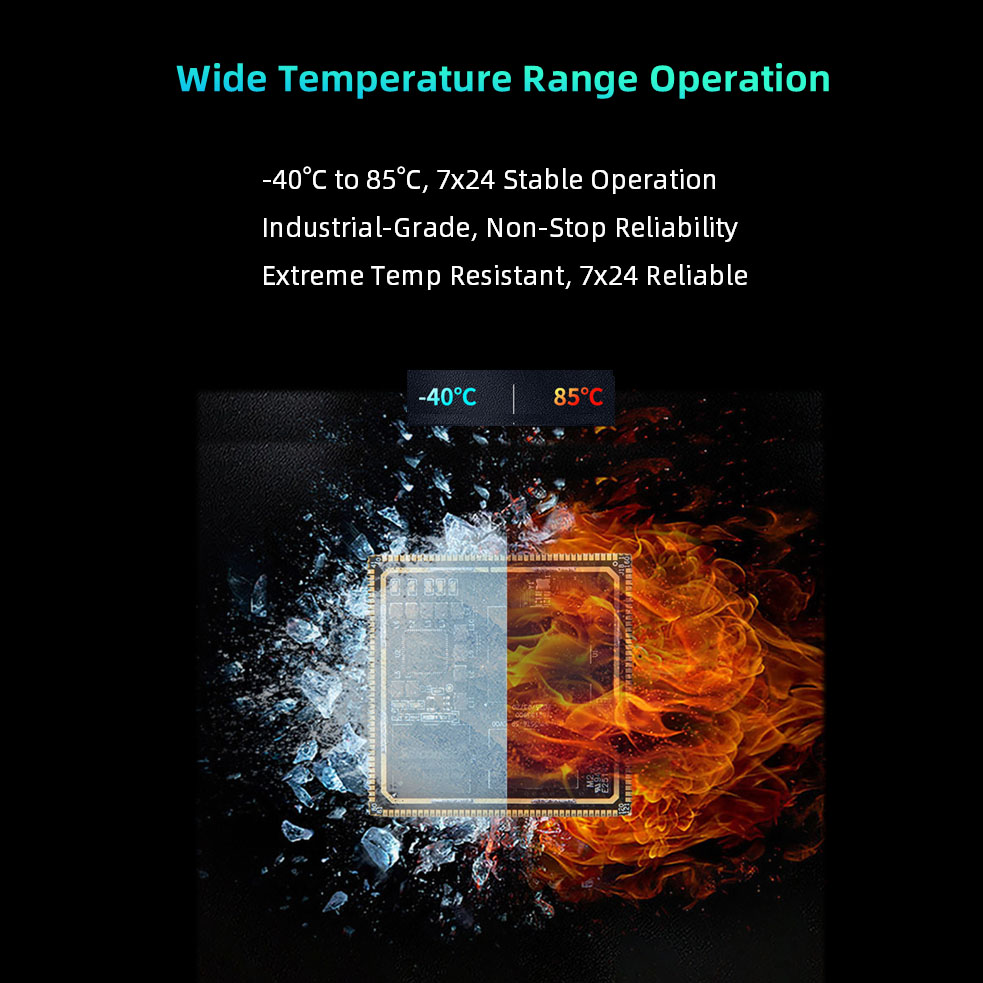

● Temperatur: -40°C~+85°C / 0°C~+70°C

● Driftsspenning: 5V

● Operativsystem: Linux, Ubuntu

RK3576 SOM funksjonelle parametere

● SDMMC (≤2 kanaler): Støtter SDI03.0-protokollen og MMCV4.51-protokollen. 4-leder databussbredde; støtter SDR104-modus, med en maksimal hastighet på 200MHz. Merk: Bare SDMMC0 støtter systemoppstart, og er som standard satt til SD-kortfunksjonen;

støtter fastvareoppgradering via SD-kort når EMMC/UFS er tomt, og støtter også fastvareoppgradering av EMMC/UFS via SD-kort etter EMMC/UFS-oppstart; SDMMC0 konfigurerer VCCIO_SD_S0 til 1,8V eller 3,3V utgang i henhold til den perifere og faktiske driftsmodusen; SDMMC1 er 3,3V; noen pin-ressurser er multiplekset.

● SARADC (≤7 kanaler): SARADC-oppløsningen er 12-bit, hastighet 1MS/s, inngangsspenningsområde er 0~1,8V; Merk: SARADC_VINO_BOOT er dedikert til å angi SYSTEMBOOT-oppstartssekvensen og kan ikke brukes til andre funksjoner; SARADC_VIN1 er standard som nøkkelverdiinndatasamplingporten, og multiplekses som gjenopprettingsmodusknappen (kan ikke endres);

SARADC_VIN2 er kortets maskinvare-ID, ikke hentet ut; SARADC_VIN3 er multiplekset for lyddeteksjon;

SARADC_VIN4~7 kan brukes direkte.

● USB (≤2 kanaler): Merk: USB2_OTG0 er standard firmware-brenningsport for RK3576, sørg for å reservere dette grensesnittet i applikasjonen; USB3 og USB2.0 OTG kan bare fungere som Enhet eller HOST samtidig; SS-signalet (5 Gbps) til USB3 OTG0 multiplekses med DP1.4; SS-signalet (5 Gbps) til USB3 OTG1 multiplekses med PCIE1 eller SATA1, og USB-funksjonen kan ikke brukes når den er satt til PCIE- eller SATA-funksjon;

● SATA (≤2 kanaler): Støtter SATA PM-funksjon, hver port kan støtte 5 enheter; støtter SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; støtter eSATA.

Merk: SATA0- og PCIe0-kontrollere er multiplekset; SATA1- og PCIe1- eller USB3_OTG1-kontrollere er multiplekset;

● PCIe (≤2 kanaler): 2 PCIe 2.1-kontrollere, begge støtter kun RC-modus;

Merk: PCIe0- og SATA0-kontrollere er multipleksede; PCIe1- og SATA1- eller USB3_OTG1-kontrollere er multiplekset;

● MIPI DPHY CSI RX (≤2 kanaler): 2 MIPI DPHY CSI RX-porter, støtter 2/4-felts MIPI-CSI-modus;

Merk: Deling til 2-felts + 2-felts modus støttes for øyeblikket ikke; maksimalt 2 kameraer kan kobles til;

● MIPI DCPHY CSI RX (≤1 kanal): 1 MIPI DCPHY CSI RX-port, støtter 1/2/4-felts MIPI-DPHY-modus eller 0/1/2 Trio MIPI-CPHY-modus;

● Merk: Deling til 2-felts + 2-felts modus støttes ikke; TX og RX til MIPI DCPHY Combo PHY kan bare konfigureres samtidig som DPHY TX og DPHY RX-moduser, eller samtidig som CPHY TX- og CPHY RX-moduser. CIF (≤1 kanal): 1 kanal maksimalt 16-bits DVP-grensesnitt, støtter 8/10/12/16-bit;

Merk: 3,3V-grensesnitt, noen pin-ressurser er delt;

● HDMI TX (≤1 kanal): Støtter opptil HDMI 2.1, maksimal støtte for 4K@120Hz, støtter HDMI FRL-modus og er bakoverkompatibel med HDMI TMDS-modus;

Merk: Delt med eDP-kontroller;

● eDP (≤1 kanal): Støtter opptil eDP 3.1, maksimal støtte for 4K@60Hz, støtter 1/2/4 kjørefeltsmoduser, støtter ikke Swap; Merk: Delt med eDP-kontroller;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX-port, støtter 1/2/3/4 baner MIPI-DPHY-modus eller 0/1/2 Trio MIPI-CPHY-modus;

● Merk: Støtter ikke oppdeling i 2-felts+2-feltsmodus; MIPI DCPHY Combo PHYs TX og RX kan bare konfigureres samtidig som DPHY TX, DPHY RX-modus, eller samtidig som CPHY TX, CPHY RX-modus.

● DP (≤1 kanal): Støtter opptil eDP 3.1, maksimal støtte for 4K@120Hz, støtter 1/2/4 kjørefeltsmoduser, støtter Swap;

Merk: Delt med USB3 OTG0s SS-signal;

● LCD (≤1 kanal): Støtter 24-bits RGB-modus, maksimal oppløsning 1920x1080@60Hz; støtter 16-bits BT1120-modus, maksimal oppløsning 1920x1080@60Hz; støtter 8-bits BT656-modus, maksimal oppløsning 720x576@60Hz; Merk: Noen pin-ressurser er delt.

● EBC (≤1 kanal): Støtter 8-bit/16-bit utgang, maksimalt 32 nivåer av gråtoner, maksimal oppløsning 2560x1920@85Hz;

Merk: Noen pin-ressurser er delt.

● Lyd (≤9 kanaler): 5 grupper med SAI, støtter master-slave-modus, 8 til 32-bits bredde, og samplingshastigheter på opptil 48kHz; 2 grupper med PDM, mastermodus, støtter 8-kanals inngangskapasitet, 16 til 32-bits bredde og samplingshastigheter opptil 192kHz; 2 grupper SPDIFTX; 1 gruppe DSM PWMAudio;

Merk: Fire ASRC-moduler (Asynchronous Sample Rate Converter) leveres for konvertering av lyddatasamplingsfrekvens; 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt;

● Ethernet (≤2 kanaler): Støtter 2 RGMII-grensesnitt med 10/100/1000 Mbps dataoverføringshastigheter.

Merk: 3.3V RGMII/RMII-grensesnitt, noen pin-ressurser er delt.

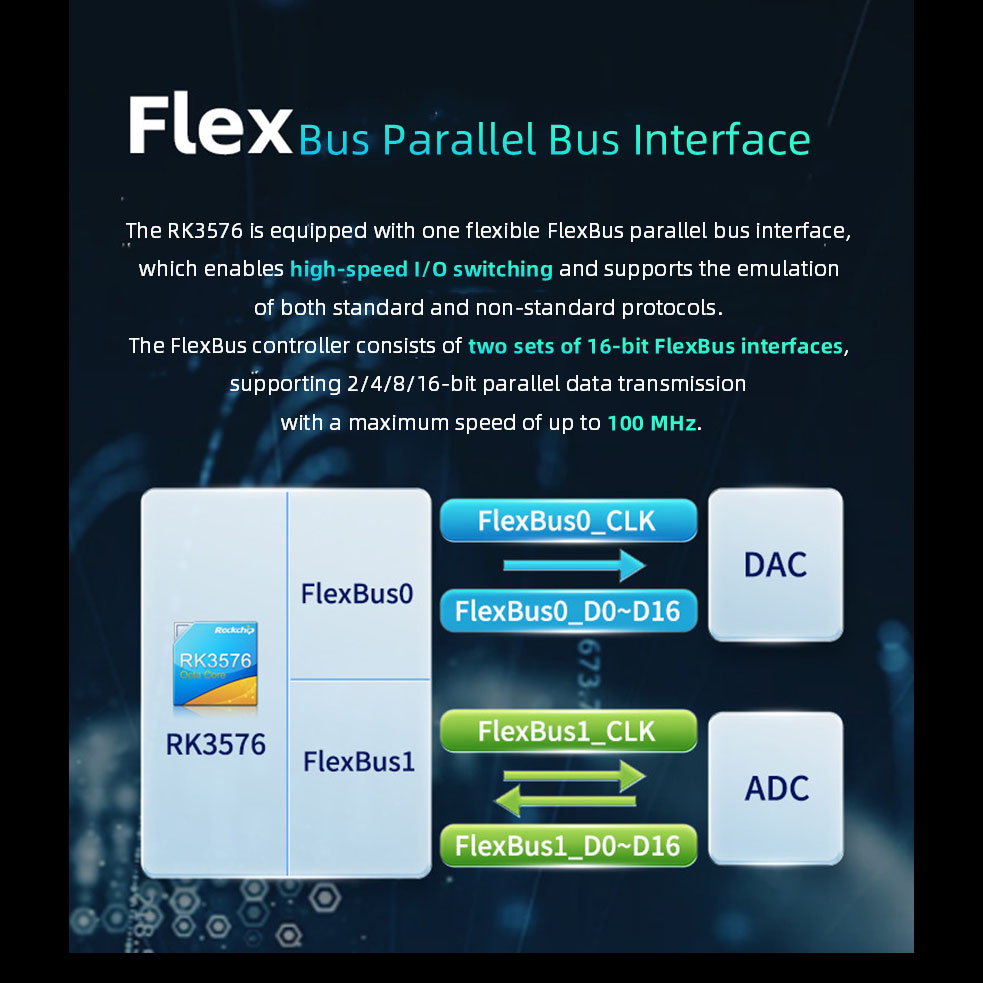

● FlexBus (≤1 kanal): Støtter ett fleksibelt parallellbussgrensesnitt - FlexBus-grensesnitt, som kan oppnå høyhastighets I/O-svitsjing, og kan emulere noen standardprotokoller eller uregelmessige protokoller. Et typisk applikasjonsscenario er kombinasjonen av en høyhastighets 16-bits ADC og en 16-biters DAC.

Merk: 3,3V-grensesnitt, noen pin-ressurser er delt.

● DSMC (≤1 kanal): Double Data Rate Serial Interface. Hovedsakelig brukt i PSRAM-enhetskommunikasjon eller perifer kommunikasjon av LocalBus (som FPGA). Merk: 3,3V-grensesnitt, noen pin-ressurser er delt.

● UART (≤12 kanaler): Maksimal støttet overføringshastighet er 8 Mbps.

Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt.

● I³C (≤2 kanaler): Støtter 7-bit og 10-bit adressemodus, med en maksimal hastighet på opptil 12,5 Mbit/s, kompatibel med I²C-buss, med en maksimal hastighet på opptil 400 Kbit/s. Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt.

● I²C (≤11 kanaler): Støtter 7-biters og 10-biters adressemoduser, med en maksimal hastighet på opptil 400 Kbit/s.

Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt. SPI (≤5 kanaler): Konfigurerbar master/slave-modus. Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt.

● CAN (≤2 kanaler): Støtter CAN-FD; støtter 1 Mbps.

Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt.

● PWM (≤3 kanaler): 3 uavhengige PWM-kontrollere, støtter opptil 16 PWM-kanaler, 32-bits timer/teller.

Merk: 1,8V/3,3V-grensesnitt, noen pin-ressurser er delt.

Merk: Noen pin-ressurser er multiplekset. Se tabellen for sammenligning av pinnefunksjoner for detaljer.

Kontakt oss for prøver og mer informasjon!

Tjenestefordeler

Minimum ordre: 1 enhet | Massebestillinger støttes | Gratis SDK | Gratis teknisk støtte | Tilpasning akseptert

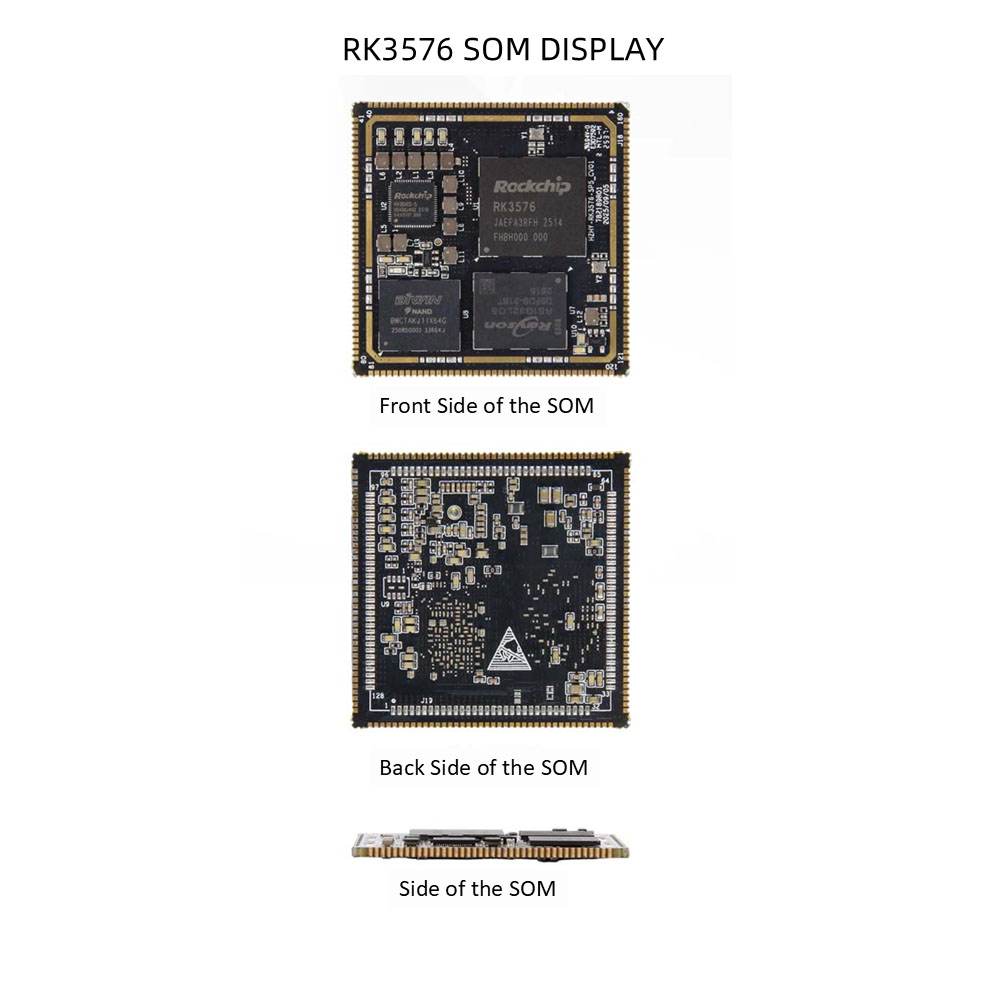

RK3576 SOM detaljer
