Rockchip RK3562 Digital Signage SBC Industrial Controller

● TP-1HS-kortet kan brukes som en datamaskin med høy ytelse og innebygd hovedkort for visning, kontroll, nettverksoverføring, fillagring, kantdata og andre scenarier.

● Ved å bruke Rockchip RK3562/RK3562J som hovedbrikke, vedtar den 22nm Advanced Process Technology, med en hovedfrekvens på opptil 2,0 GHz, integrert firekjerne 64-bit Cortex-A53-prosessor og armmali-G52 GPU, støtter 4K Video Decoding, Super Image Processabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities Capabilities og Supports Supports.

● Den innebygde uavhengige NPU-datakraften kan nå 1TOPS, noe som muliggjør forskjellige AI-scenarier.

● Tilbyr en rekke minne- og lagringskombinasjoner å velge mellom, med balansert maskinvarekonfigurasjon ombord og et bredt spekter av applikasjoner.

● Høy integrasjon, med rike ekspansjonsgrensesnitt, ombord WiFi6, Gigabit Network Port, LVDS, USB3.0/2.0, MIPIDS1, fireveis MIPICS1, lydgrensesnitt, infrarødt mottak, TF-kortinnehaver og andre perifere, kan gi full spill til ytelsen til prosessoren og videreutvidet for den bruken.

● Tjenestemannen støtter mainstream Android-, Debain- og Ubuntu -operativsystembilder, og kan brukes på 6) forskjellige applikasjonsmiljøer.

● Dataene er fullstendig åpen kildekode, og gir komplette SDK -driverutviklingssett, designskjemaer og andre ressurser, noe som gjør det enkelt å komme i gang.

Funksjoner

1.

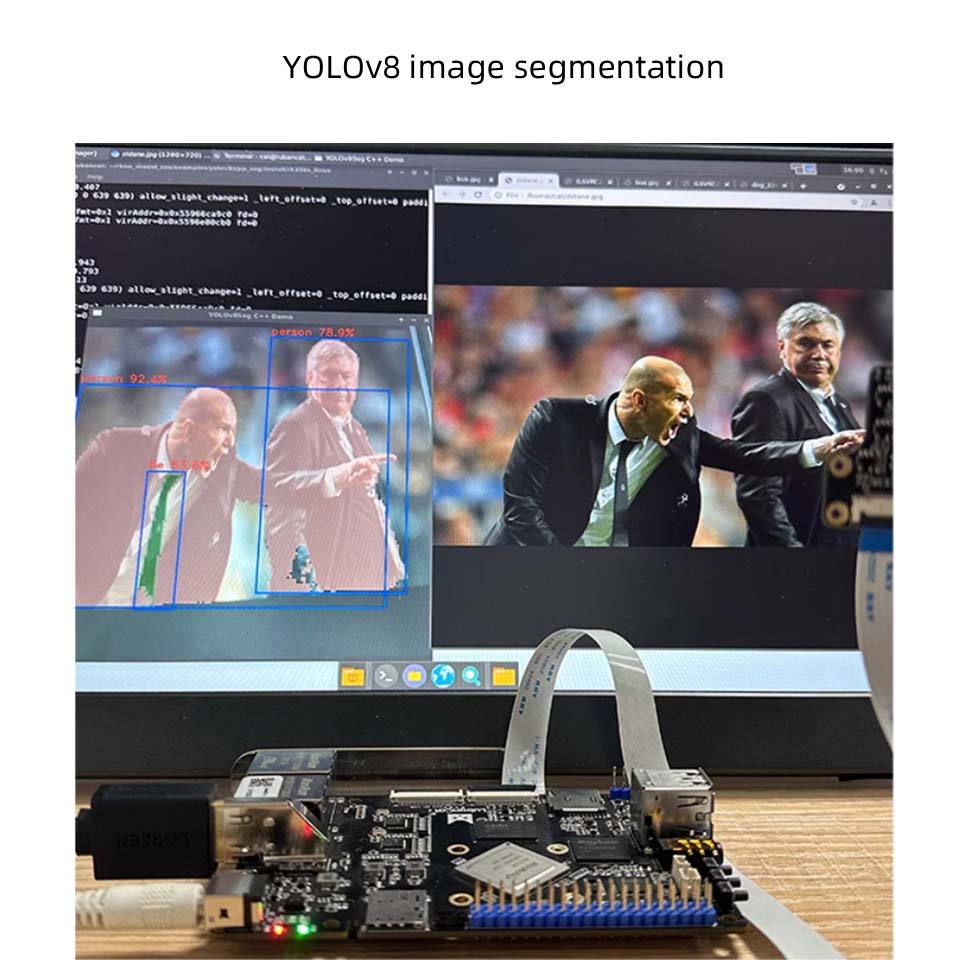

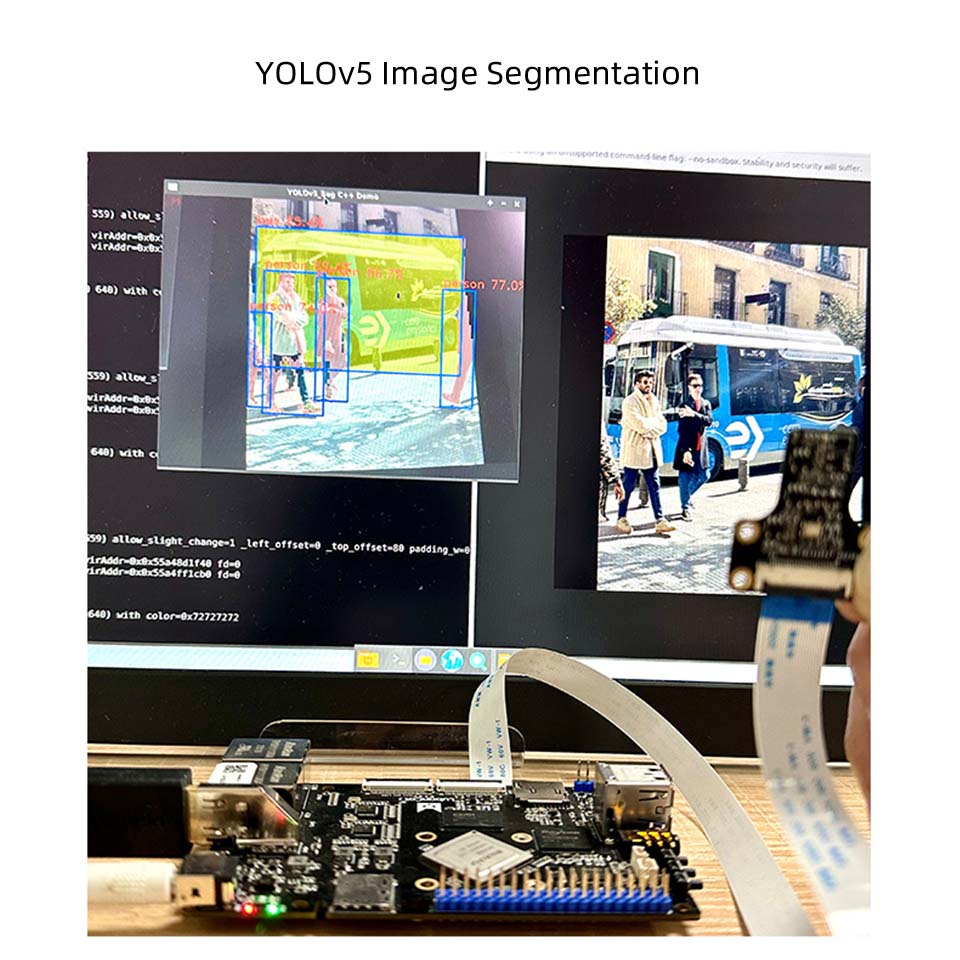

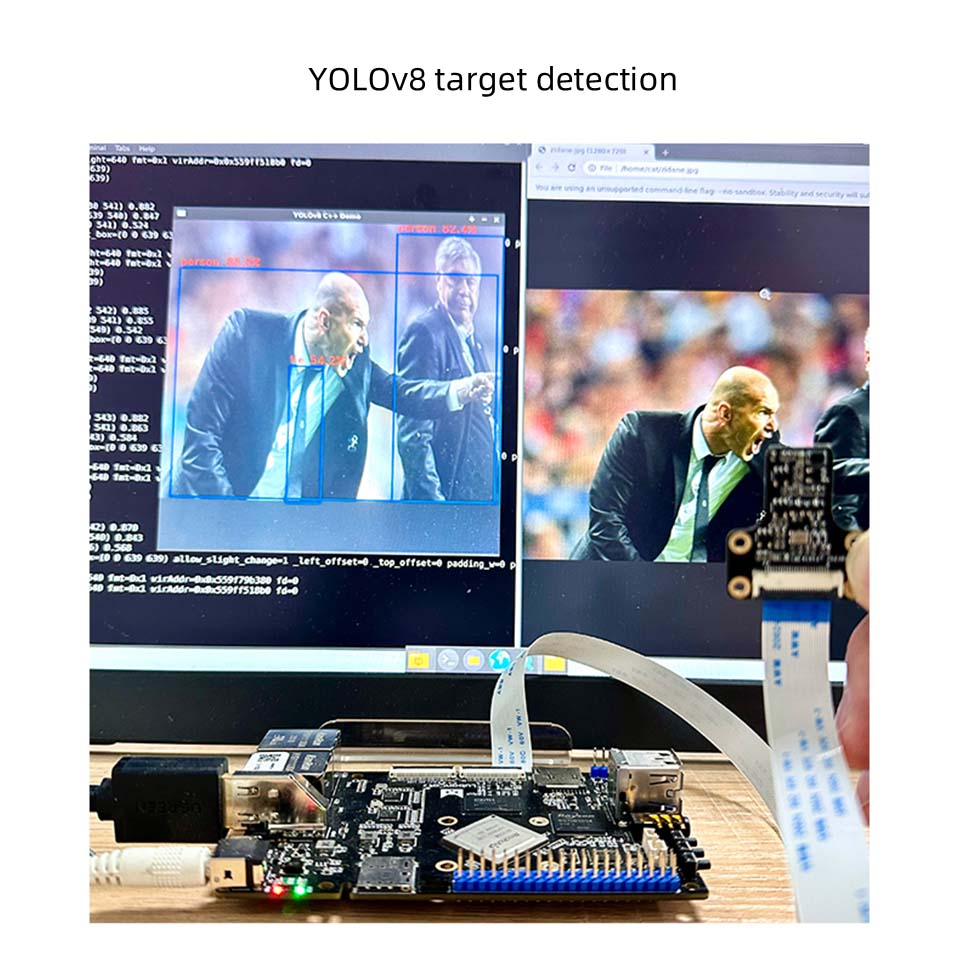

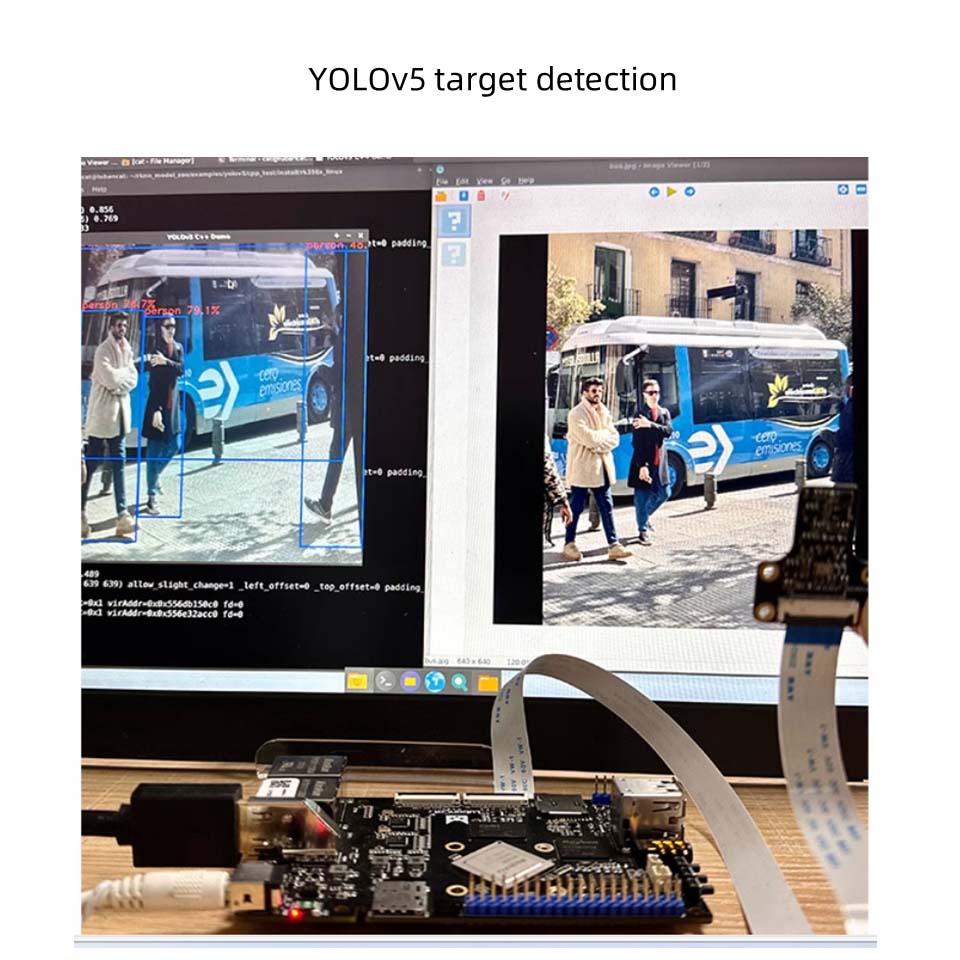

2. Innebygd uavhengig NPU, datakraft kan nå 1TOPS

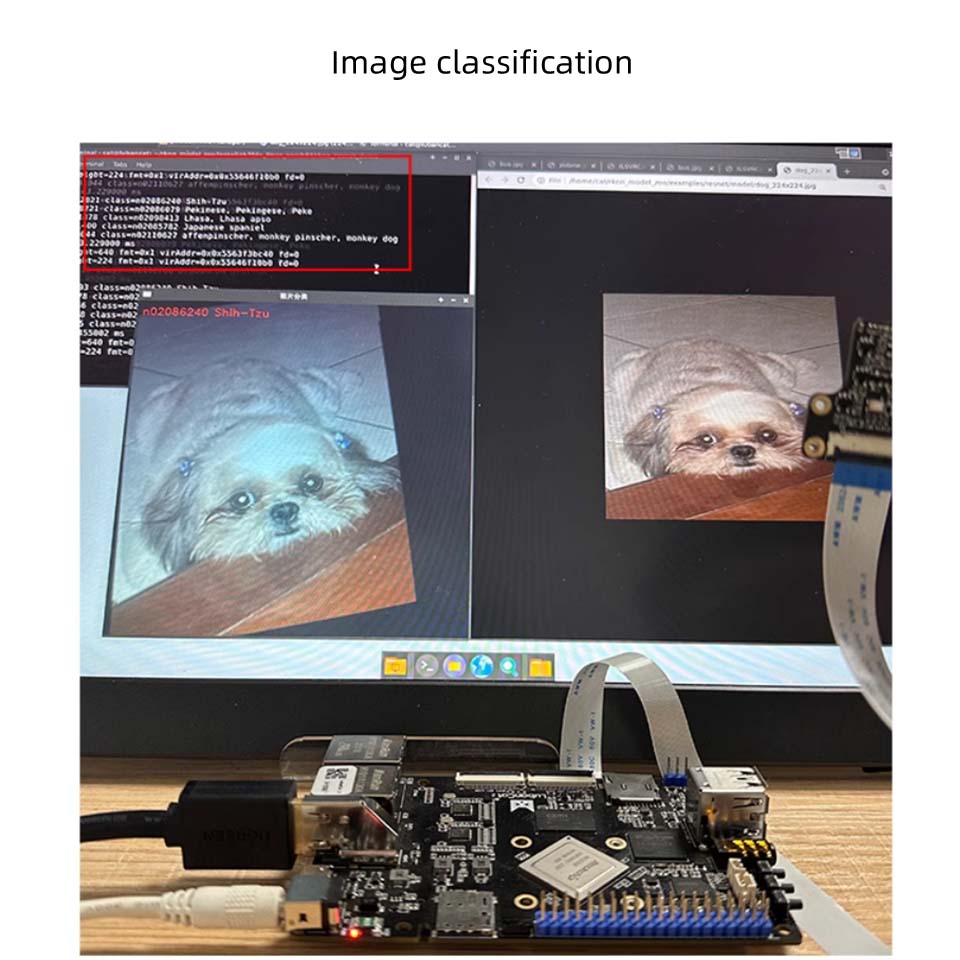

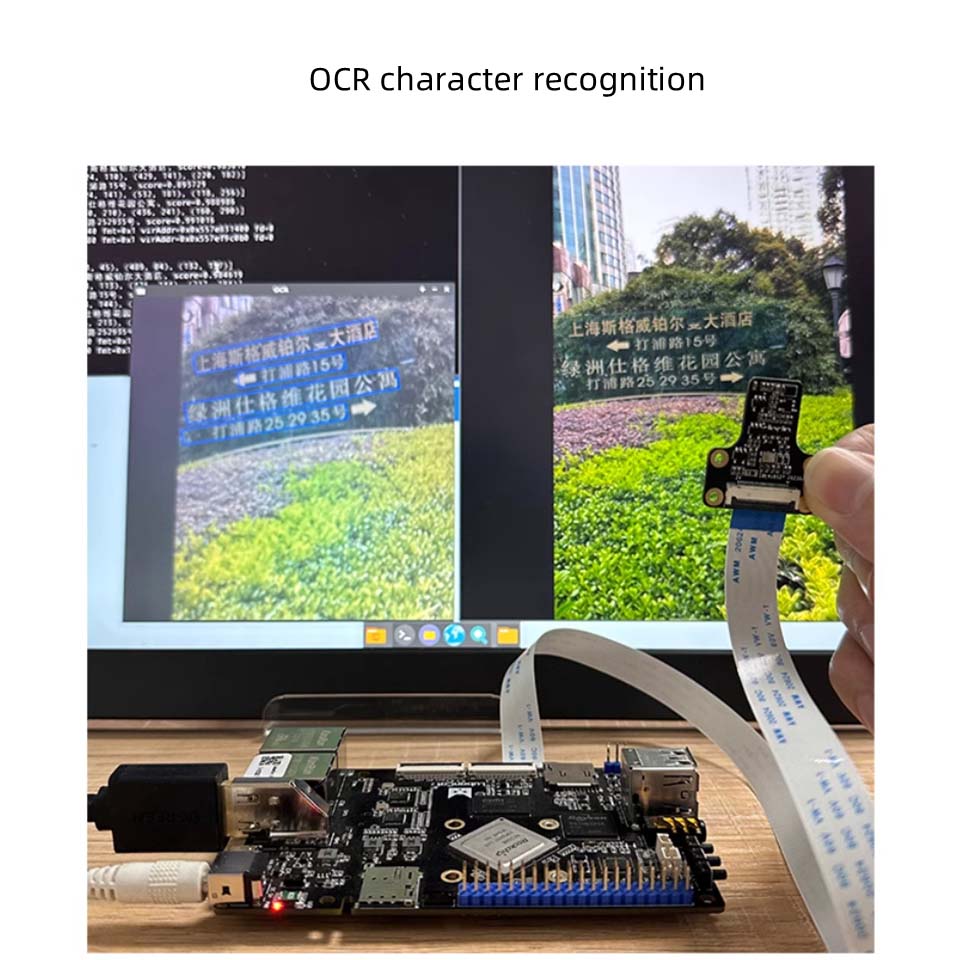

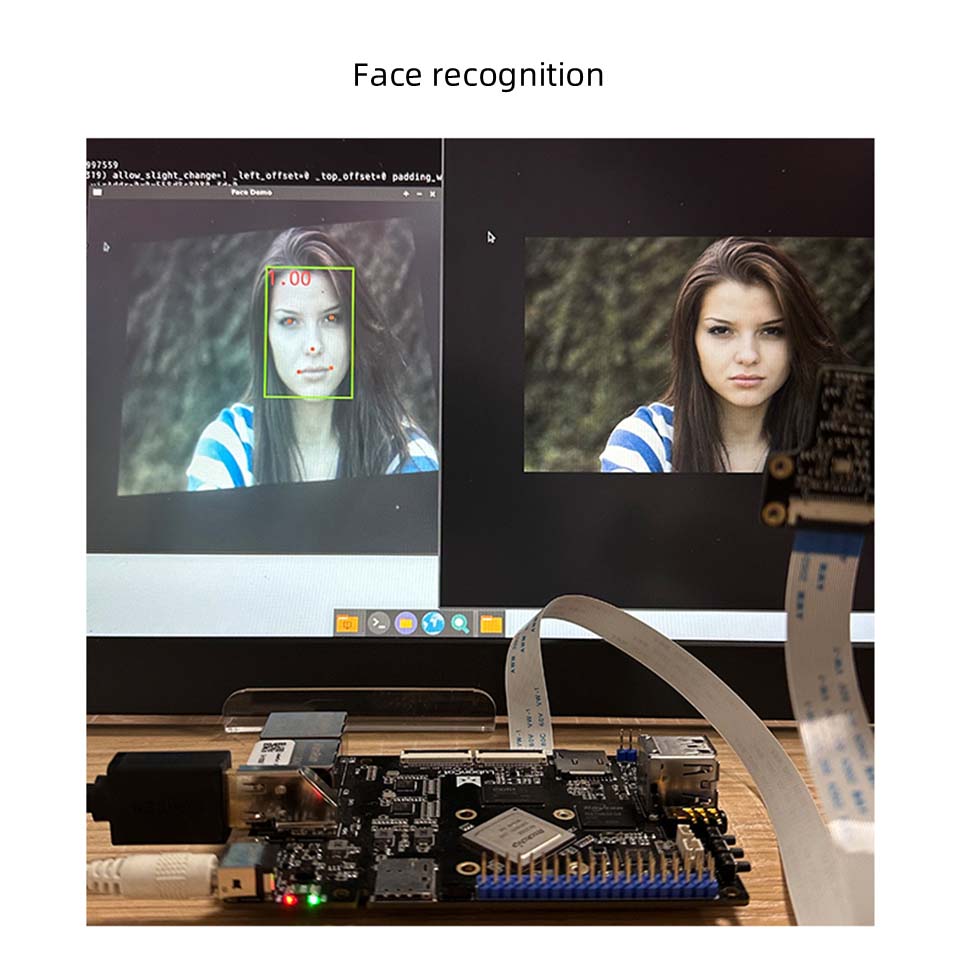

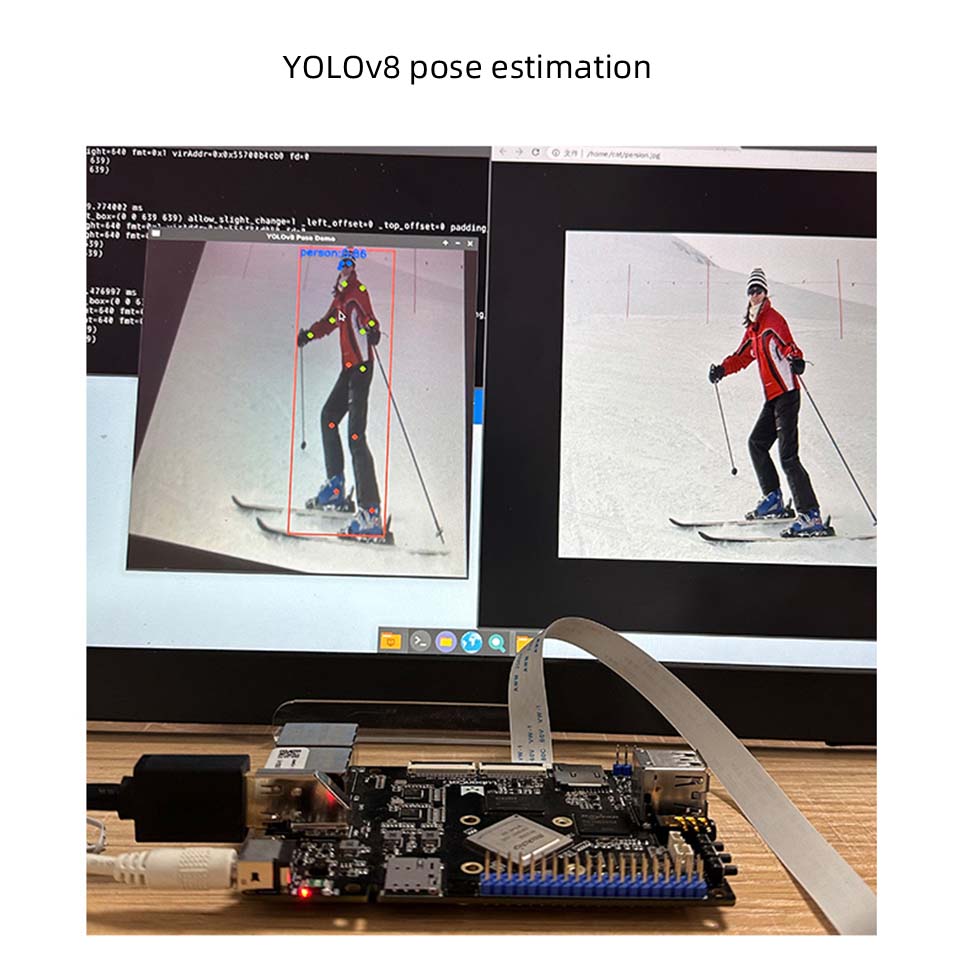

Støtter en klikkbytte av mainstream arkitekturmodeller, kan brukes til lette kunstige intelligensapplikasjoner

3. Kraftige bildeanalysefunksjoner, enkel avkoding av 4K

Støtter 4K@30 rammer H.265 \ VP9 -format avkoding og 1080p60 rammer H.264 Format Koding

4. Rike utvidelsesgrensesnitt for å imøtekomme behovene til periferiutstyr

Med Gigabit Network Port, LVDS, USB3.0/2.0, MIPI DS1, fireveis MIPICS1, lydgrensesnitt, infrarødt resepsjon, TF-kortholder og andre grensesnitt, kan det enkelt utvide Ethernet, TF-kort, kamera, skjerm, mikrofon og andre enheter; I tillegg er det separate RS232, RS485, CAN, ADC -anskaffelsesgrensesnitt for å imøtekomme forskjellige eksterne behov.

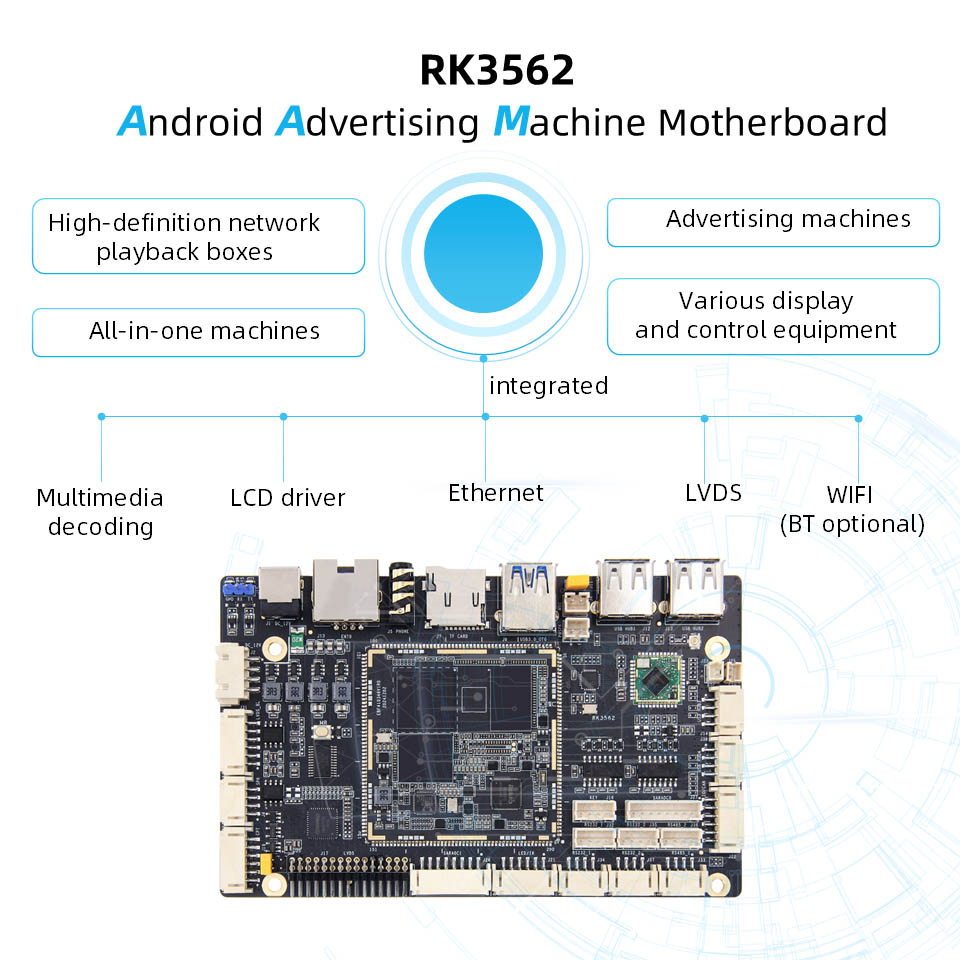

Produktapplikasjon

Passer for high-definition nettverksspillerbokser, reklamemaskiner og alt-i-ett-maskiner, etc. Integrerer multimedia-dekoding, LCD-driver, Ethernet, LVDer, WiFi (Bluetooth-funksjon valgfritt)

Parametere

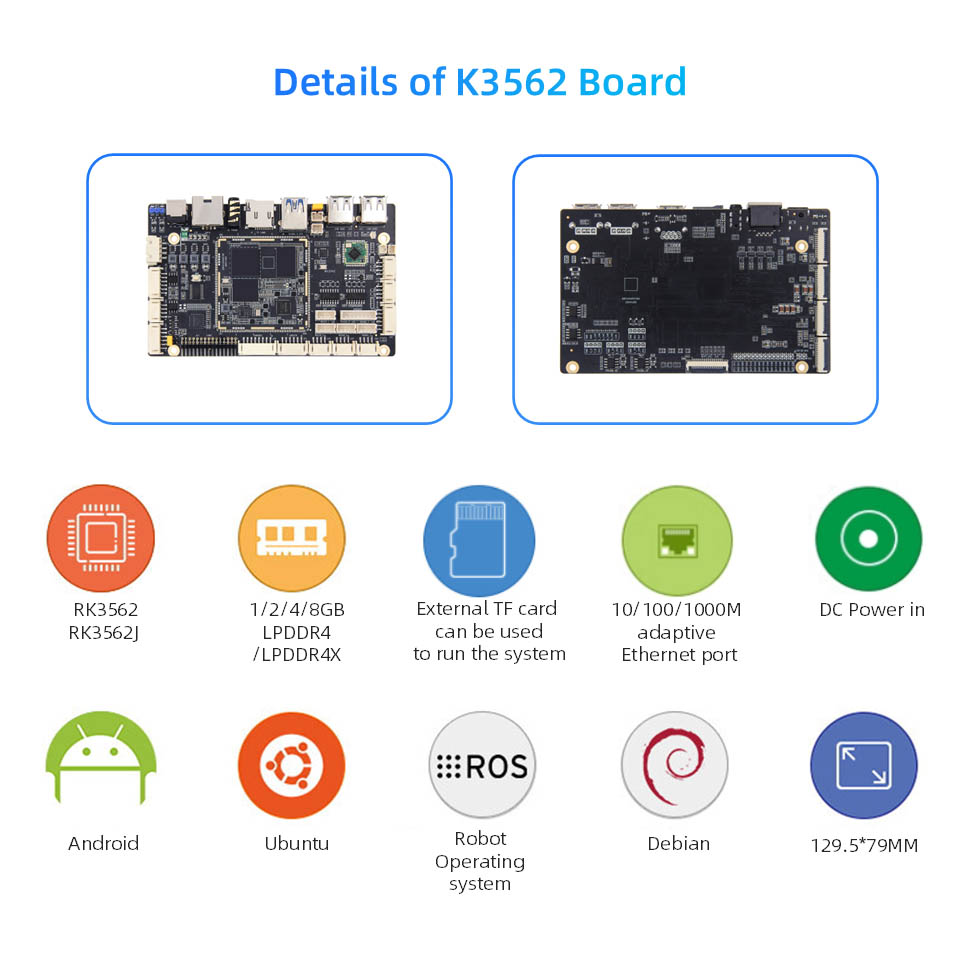

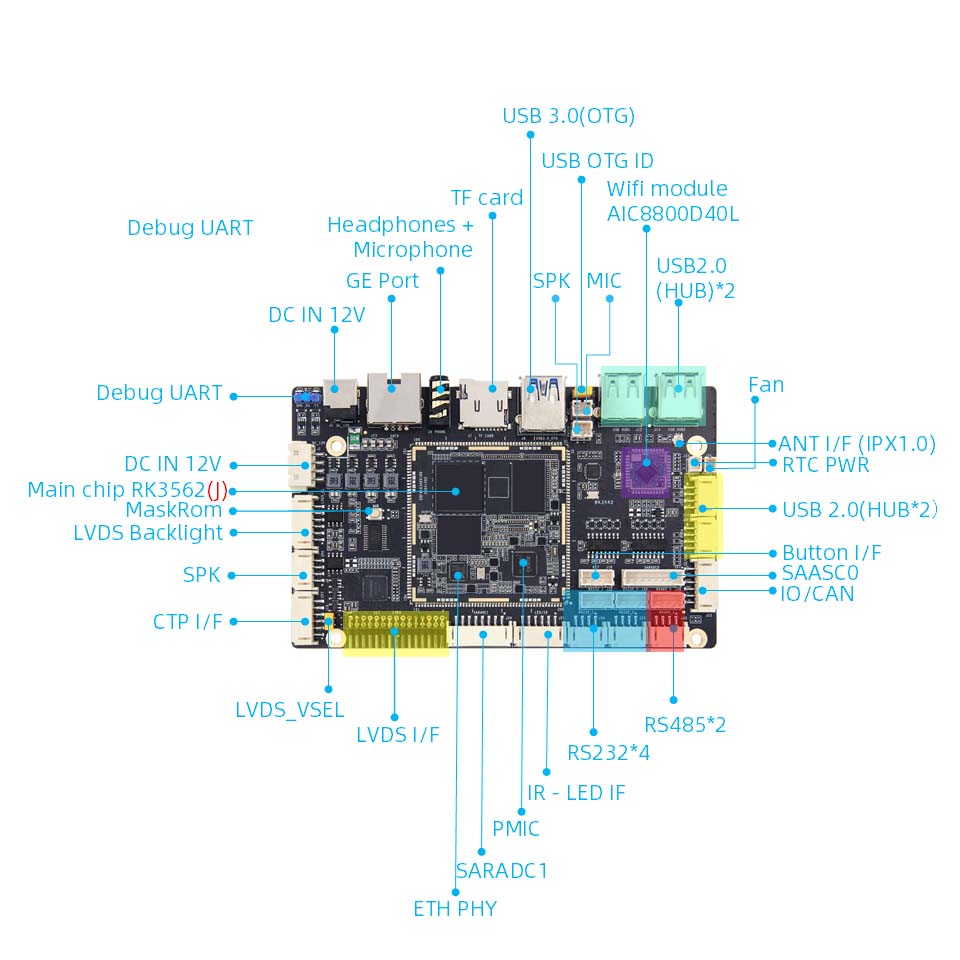

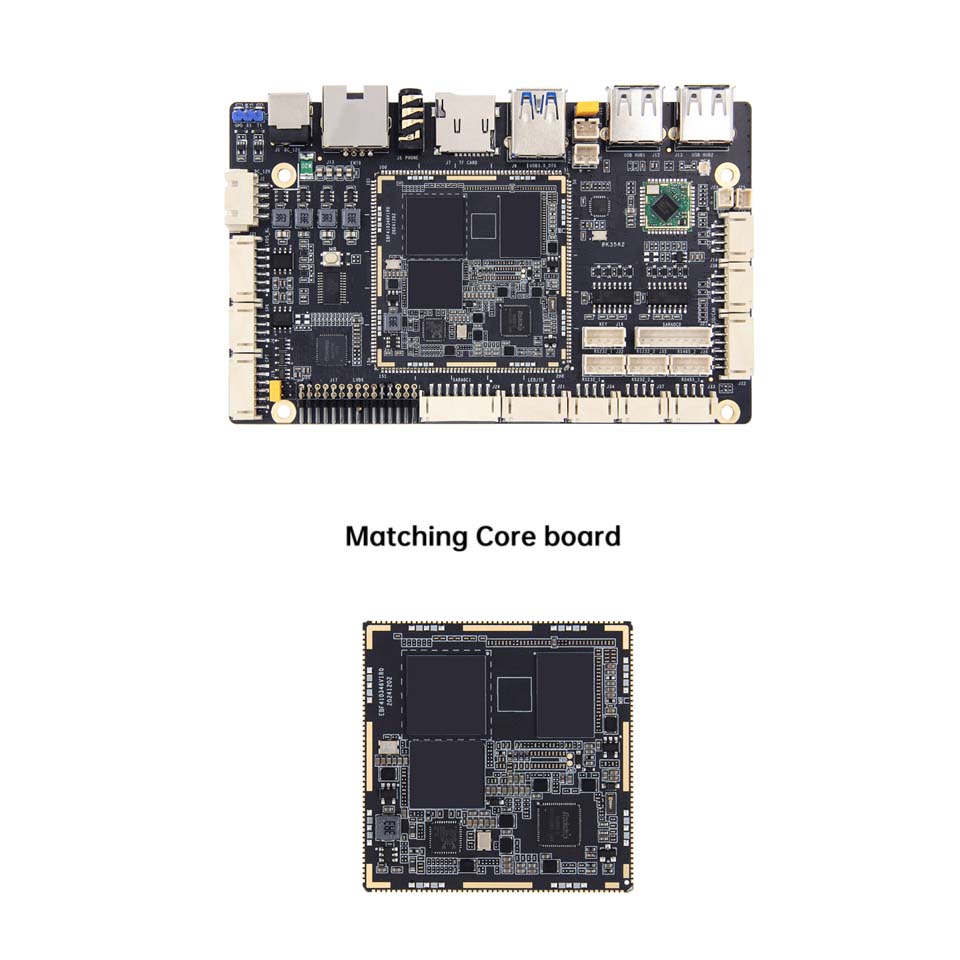

Maskinvarekonfigurasjon av Luban Cat 1HS Board

● Hovedbrikke:

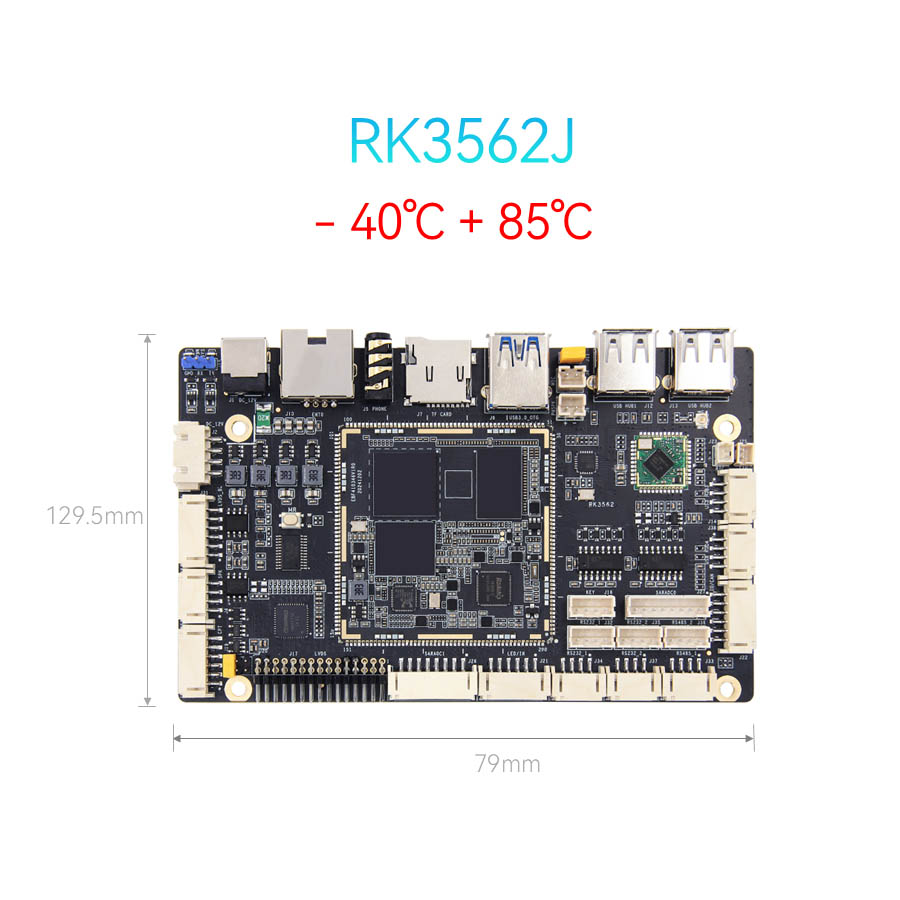

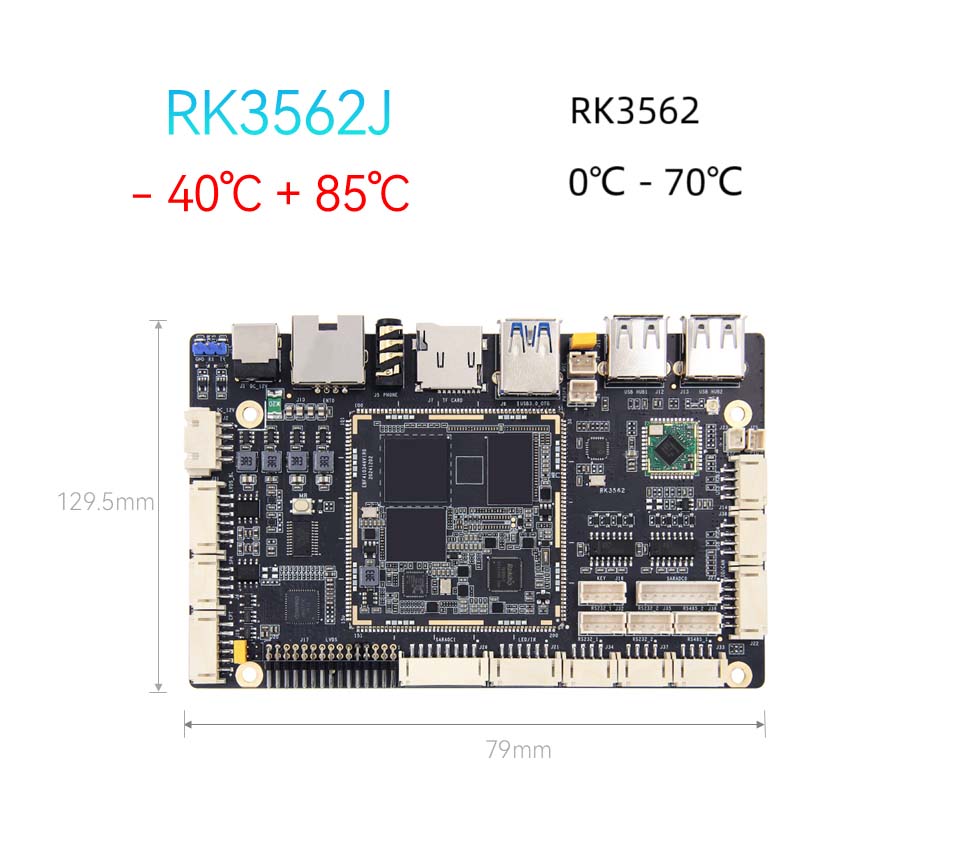

● Modell: RK3562/RK3562JCPU: Quad-Core Cortex-A53, hovedfrekvens opp til 2,0GHZGPU: Mali-G52NPU: 1TOPS Computing Power (industriklasse RK3562J uten NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (Tilpassbar)

● Lagring: 8/32/64/128 GB, EMMC (tilpassbar)

● Strømgrensesnitt: DC 12V@2A DC -inngang

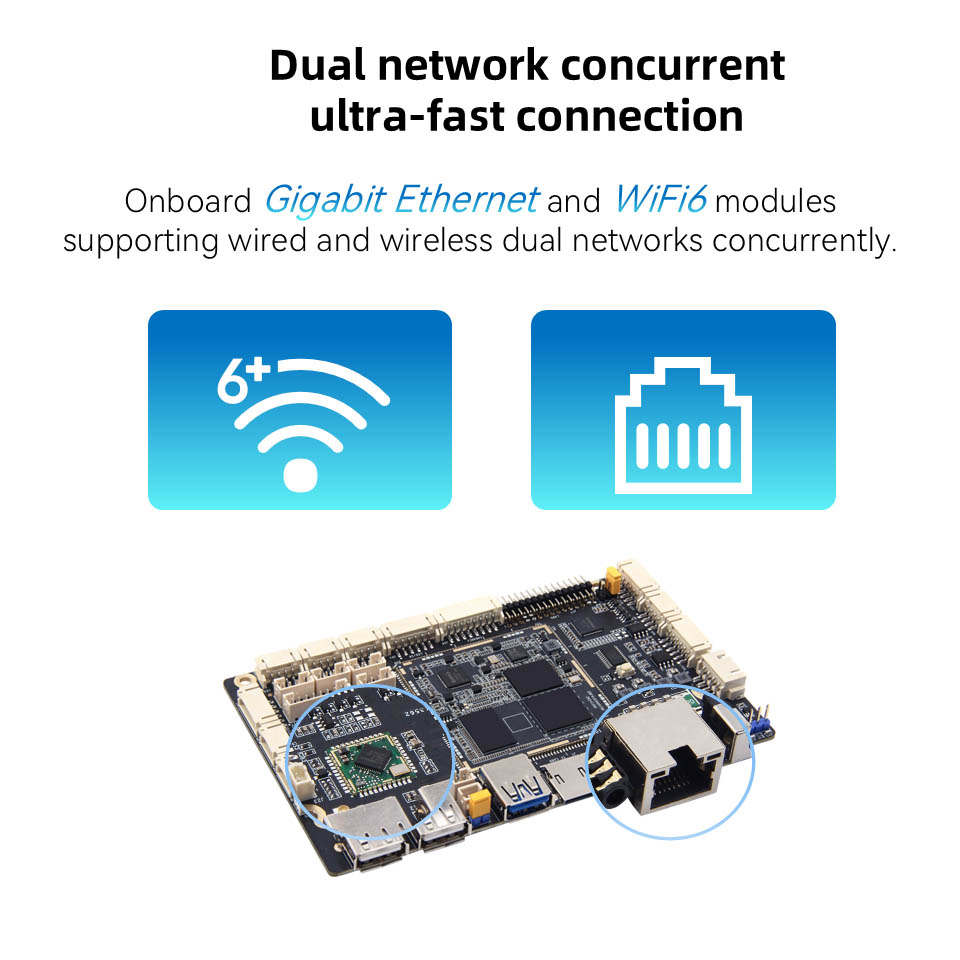

● Ethernet: Gigabit Network Port*1, støtter 10/100/1000 Mbps dataoverføringshastighet

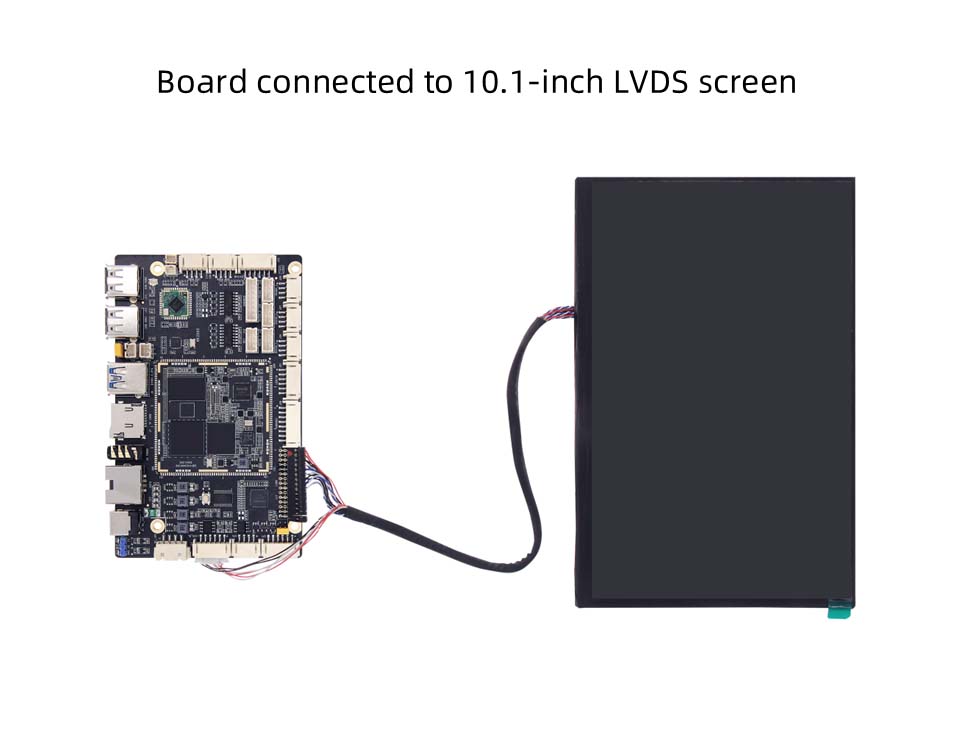

● LVDS: 2*15pin LVDS skjermgrensesnitt*1

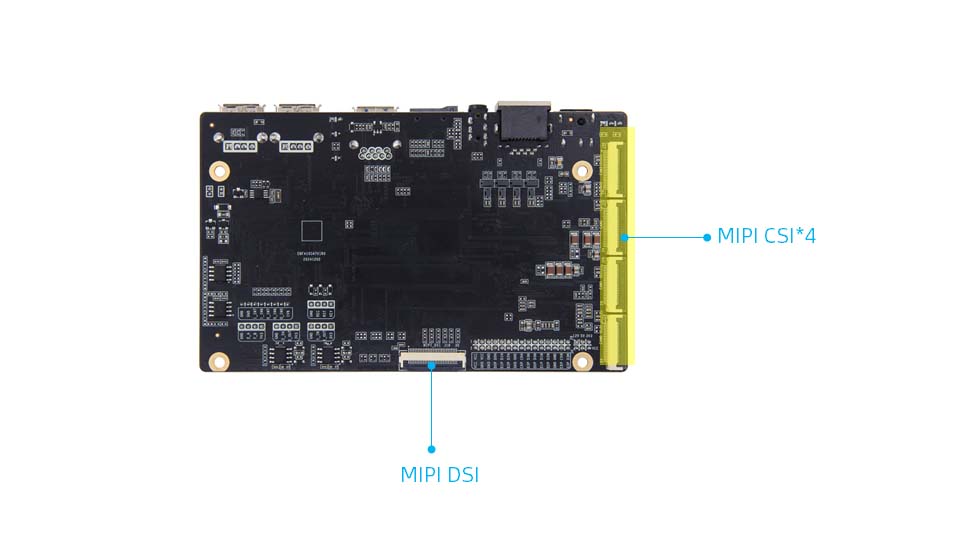

● MIPI-DSI: MIPI-skjermgrensesnittet*1, Mipidsi og LVDS-grensesnittet gjenbrukes, og standard er å koble til LVDS-skjermen. Hvis du velger å koble til Mipidsi, må du endre motstanden

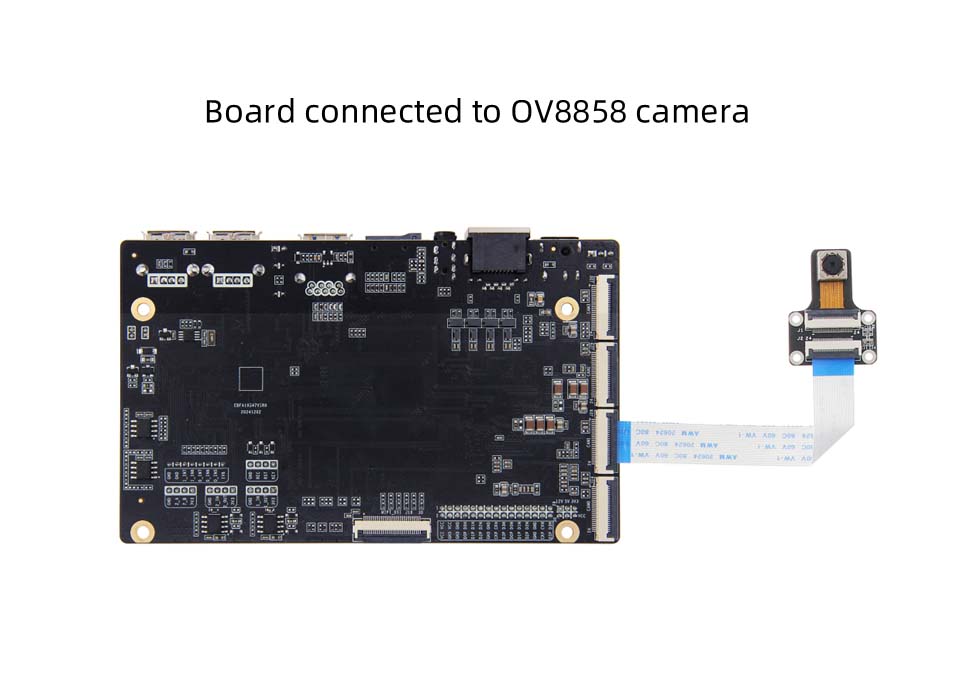

● MIPI-CSI: MIPI Camera Interface*4, kan kobles til butikkens IMX415/OV8858-kamera (standardkombinasjonen er OV8858-kameraet)

● Kapasitiv berøringsskjerm: LVDS berøringsskjermgrensesnitt*1

● LCD -bakgrunnsbelysning: LVDS bakgrunnsbelysningsgrensesnitt*1

● Skjermkraftgrensesnitt: LVDS spenningsvalggrensesnitt*1

● USB2.0: USB -hub -grensesnitt*4

● USB3.0: USB OTG -grensesnitt*1, standard er enhetsmodus, modus kan velges gjennom Jumper Cap

● WiFi: Ombord WiFi6 -modul, modell: AIC8800D40L

● TF -kortholder: Støtt Micro SD (TF) -kort for å starte systemet, opptil 512 GB
