RK3568 Board to Board Motherboard

ThisRK3568 Board to Board Motherboard (BTB-grensesnitt) kan brukes som en høyytelsesdatamaskin og innebygd hovedkort for visning, kontroll, nettverksoverføring, fillagring, kantdata og andre scenarier.

Ved hjelp av Rockchiprk3568 (kommersiell karakter)/RK3568J (industriell karakter) som hovedbrikke, vedtar den 22nm prosessteknologi, med en maksimal frekvens på 2,0 GHz, integrert firekjerne 64-biters cortex-A55-prosessor, Malig522ee grafikk, støtter 4K-dekoding og 1080P-Fe-Feal-Feal-Feual-fiske-veis-hopping og Malig52-grafikk, støtter 4K-korte, støtter 4K-cortex-a55. kan brukes til lette kunstige intelligensapplikasjoner.

Gi en rekke minne- og lagringskombinasjoner å velge mellom, balansert maskinvarekonfigurasjon ombord, bredt spekter av applikasjoner

Innebygd uavhengig NPU-databehandlingskraft kan nå 1TOPS (3568J er 512MACNPU), kan brukes til lette kunstige intelligensapplikasjoner.

Den har høy integrasjon og rik utvidelsesgrensesnitt, og er utstyrt med doble gigabit Ethernet -porter, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -skjermgrensesnittet, MIPI -kameraet, lydgrensen og andre perifere.

Støtter offisielt mainstream Andriod 11, Debain, Ubuntu operativsystembilder, og kan brukes på en rekke forskjellige applikasjonsmiljøer.

Helt åpen kildekode, som gir offisielle opplæringsprogrammer, komplette SDK -driverutviklingspakker, designskjemaer og andre ressurser, kan du enkelt komme i gang uten blindveier.

Funksjoner

1. Klar til bruk, støtter flere operativsystemer, enten det er utvikling eller underholdning, det kan lett være fornøyd!

2.

3. Innebygd uavhengig NPU, datakraft kan nå 512Mac/1TOPS

Støtter en klikkbytte av mainstream arkitekturmodeller, kan brukes til lette kunstige intelligensapplikasjoner

4. Kraftige bildeanalysefunksjoner, enkel avkoding 4K støtter 4K@60 rammer H.264 \ H.265 \ VP9 Format Decoding og 1080p60 Frame H.264 \ H.265 Formatkoding

5. Dobbeltskjermdisplay, high-definition og bærbar

Støtt dobbeltskjerm, støtte opptil 4K60 rammer + 1080p60 rammer bildeutgang samtidig

Med rike utvidelsesgrensesnitt for å imøtekomme forskjellige ytre behov

Parametere

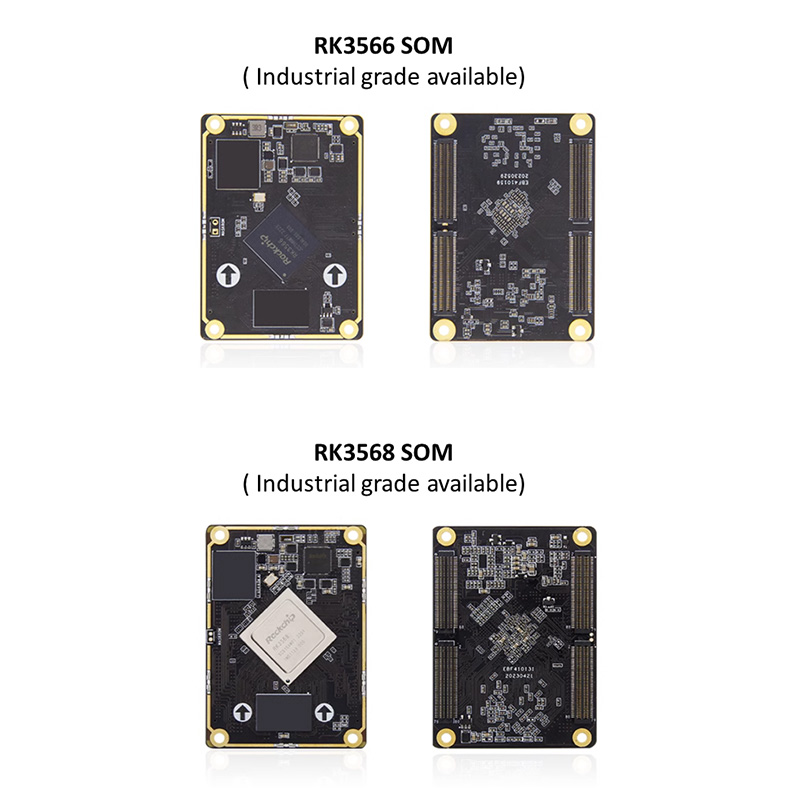

Dette hovedkortet består av RK3568/ RK3568J Core Board+ Baseboard med form av brett til styret. Så basebrettet er kompatibelt med vårt RK3568/ RK3568J Core Board og RK3566/ RK3566J Core Board.

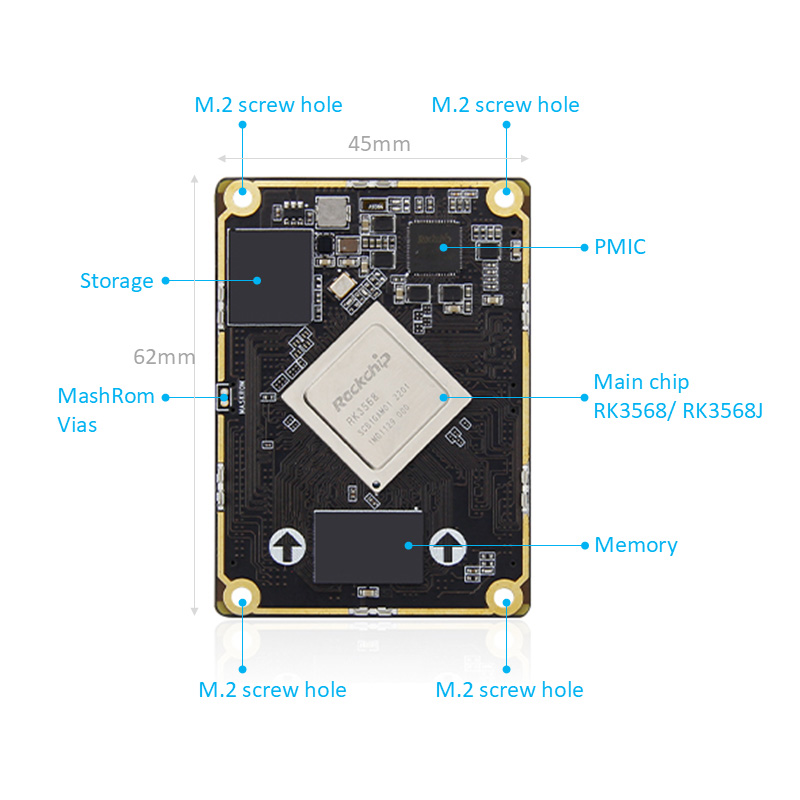

RK3568 BTB Core Board Maskinvarekonfigurasjon

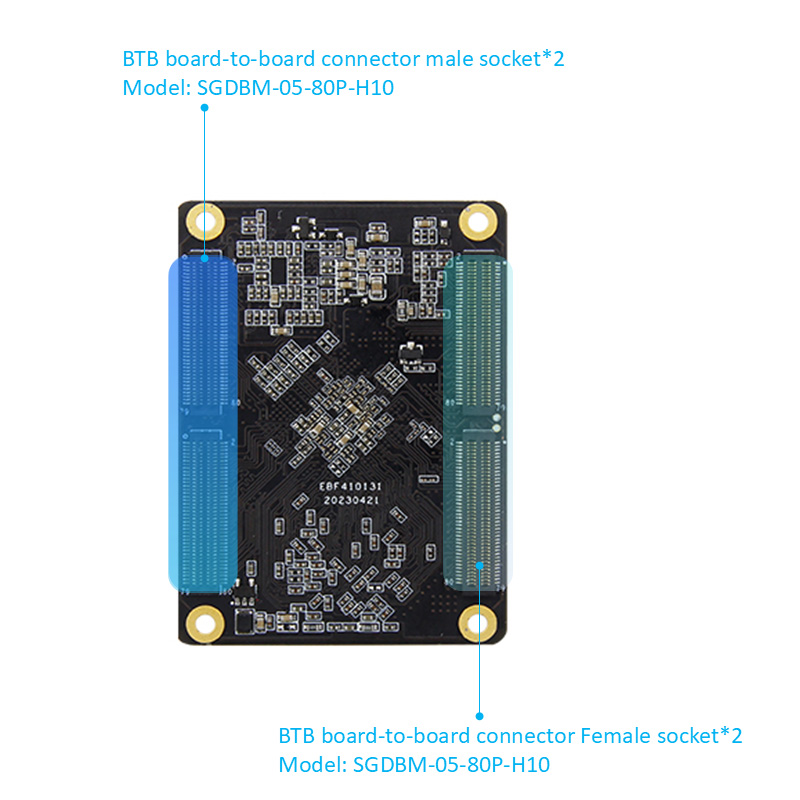

Kobling: Mann: SGDBM-05-80P-H10 Kvinne: SGDBF-05-80P-H30

Hovedbrikke: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB fører til 320 pinner, 0,5 mm avstand, fører til alle I0

Minne: 1/2/4/8GB, LPDDR4/4x, 1560MHz

Lagring: 8/32/64/128 GB, EMMC

RK3568 BTB Baseboard Maskinvarekonfigurasjon

Kobling: Mann: SGDBM-05-80P-H10 Kvinne: SGDBF-05-80P-H30

Kraftgrensesnitt: 12V@1A (1A og over) DC -inngang, DC -grensesnitt

Ethernet: 10/100/1000m Adaptive Ethernet Port*2

HDMI: HDMI2.0 Skjermgrensesnitt, støtter dobbeltskjerm, maksimal oppløsning 4096*2160@60Hz

MIPI-DSI: MIPI-skjermgrensesnitt*2, kan kobles til Wildfire MIPI-skjerm, støtte dual-screen-skjerm: Enkelt MIPI-modus Maksimal oppløsning 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, kan kobles til IMX415/OV8858-kamera

EDP: EDP1.3 Skjermgrensesnitt*1, EDP Touch Interface*1; Støtt visning av dobbeltskjerm

USB2.0: Type-A-grensesnitt*3 (vert); Type-C-grensesnitt*1 (OTG), for Firmware Burning Interface

USB3.0: Type-A-grensesnitt*1 (vert)

M.2 -grensesnitt: M.Key Type Solid State Drive, PCLE3.0*2 baner; kan kobles til 2280 Spesifikasjon NVME Solid State Drive

PCLE-grensesnitt: Mini-Pcle-grensesnitt, kan brukes med full høyde eller halvhøyde WiFi-nettverkskort, 4G-modul eller annen mini-PCLE-grensesnittmodul

SIM -kortholder: SIM -kortfunksjon må brukes med 4G -modul

SATA -grensesnitt: Standard SATA -grensesnitt*1; SATA strømforsyningsgrensesnitt*1, støtter 12V -utgang

Kan: kan*2

ADC: ADC anskaffelsesgrensesnitt*1

Seriell port: Debug Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl Serial Port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kortholder: Støtter Micro SD (TF) Card Boot System, opptil 512 GB

Lyd: lydutgang, 3,5 mm lydholder*1 (grønn); Lydinngang, 3,5 mm lydholder*1 (rød); MIC Microphone Interface*1 SPK Speaker Interface*1, kan koble til 1W strømhøyttaler

Knapp: strømknapp; Tilbakestill -knappen; Gjenopprettingsknapp

Infrarød mottaker: Støtter infrarød fjernkontrollfunksjon

RTC: RTC Power Socket*1

Vifte grensesnitt: Støtter installasjon av 5V vifte for kjøling
