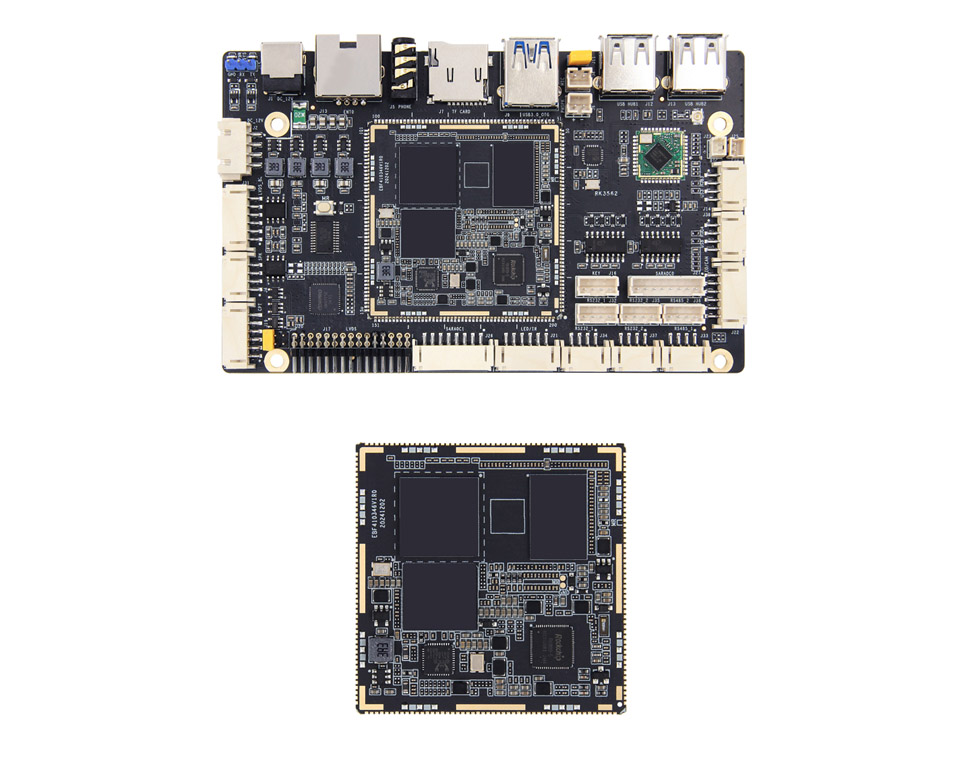

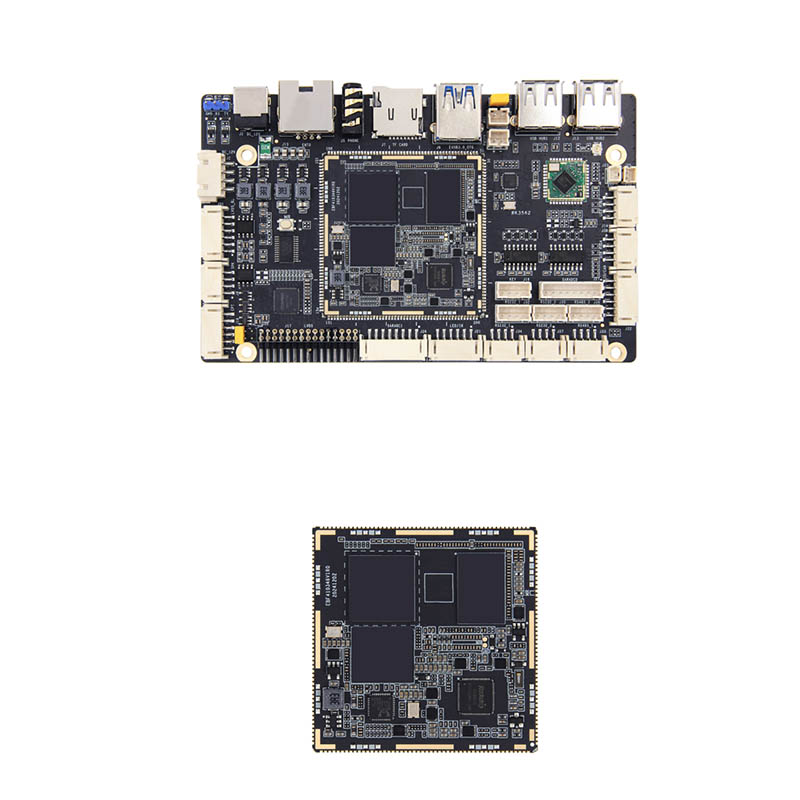

RK3562J Development Board

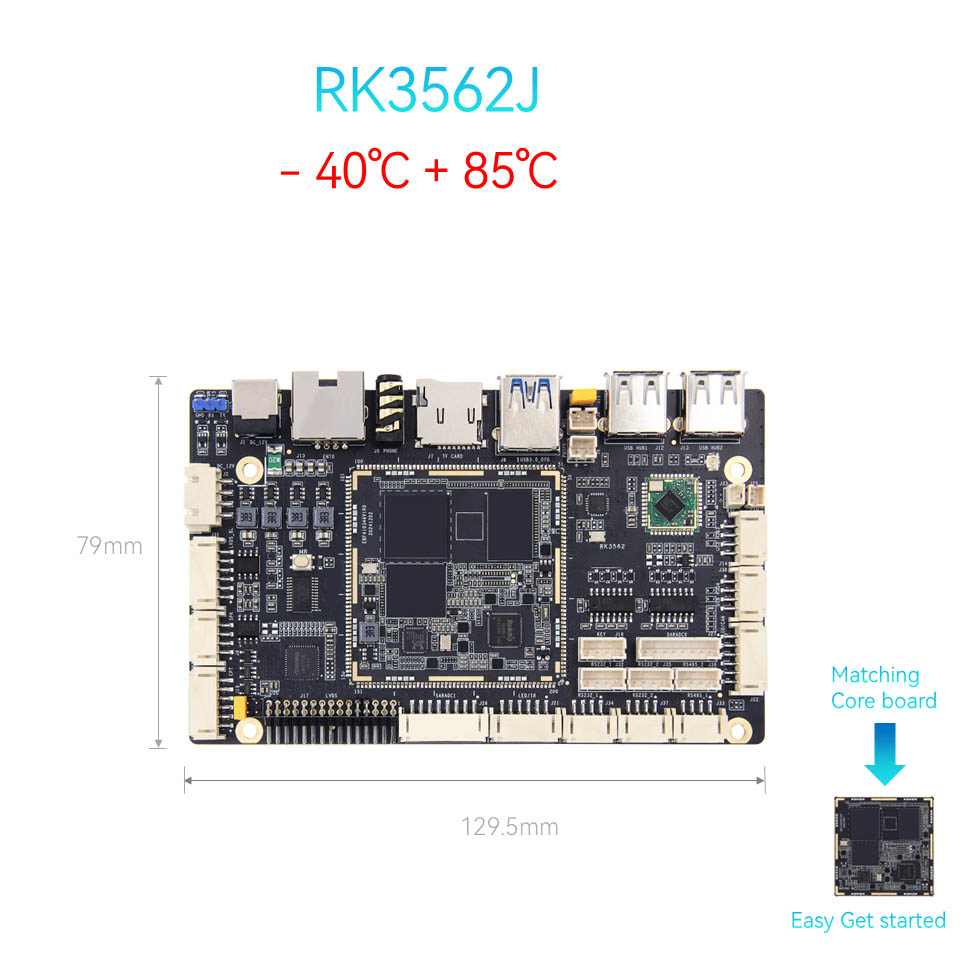

ThinkCore Technology RK3562J Development Board bruker industrielle brikker, kan fungere stabilt i lang tid i et driftstemperaturområde fra -40 ° C til 85 ° C, og oppfyller behovene til kommersielle visningsapplikasjoner i forskjellige komplekse miljøer, for eksempel utendørs reklamemaskiner, visningsutstyr i kjøpesentre og andre offentlige steder.

Viktige funksjoner:

High-Performance SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1,8GHz, ideell for digital skilting, smart detaljhandel og industriell kontroll.

● Rike grensesnitt: Support med dobbel-display via MIPI CSI/DSI + LVD-er, høyhastighets USB 3.0 og Wi-Fi 6 for ultra-lav latensforbindelse.

● Open source Design: Open source som støtter Baseboard PCB-kildefil, og SDK sørget for rask tilpasning.

● Gigabit Ethernet Port: Gigabit Ethernet Port kan gi effektiv, stabil og fleksibel nettverksstøtte for kommersielle skjermbrett og annet utstyr

● Pålitelighet av kommersiell klasse: Stabil Android/Linux-støtte, skreddersydd for 24/7 digital skilting og Aiot Edge-enheter.

● Offisiell støtte mainstream operativsystembilder: for eksempel Android, Debian og Ubuntu, som kan brukes på mer enn 6 forskjellige applikasjonsmiljøer.

Hvorfor velge oss?

Åpent maskinvare: Endre baseboard fritt-ingen lisensbarrierer.

Teknisk support: Online teknisk support for å akselerere utviklingen og assistansen for OEM/ODM -integrasjoner.

Kostnadseffektiv: klar til å distribuere løsning med raskere tid til marked enn konkurrenter.

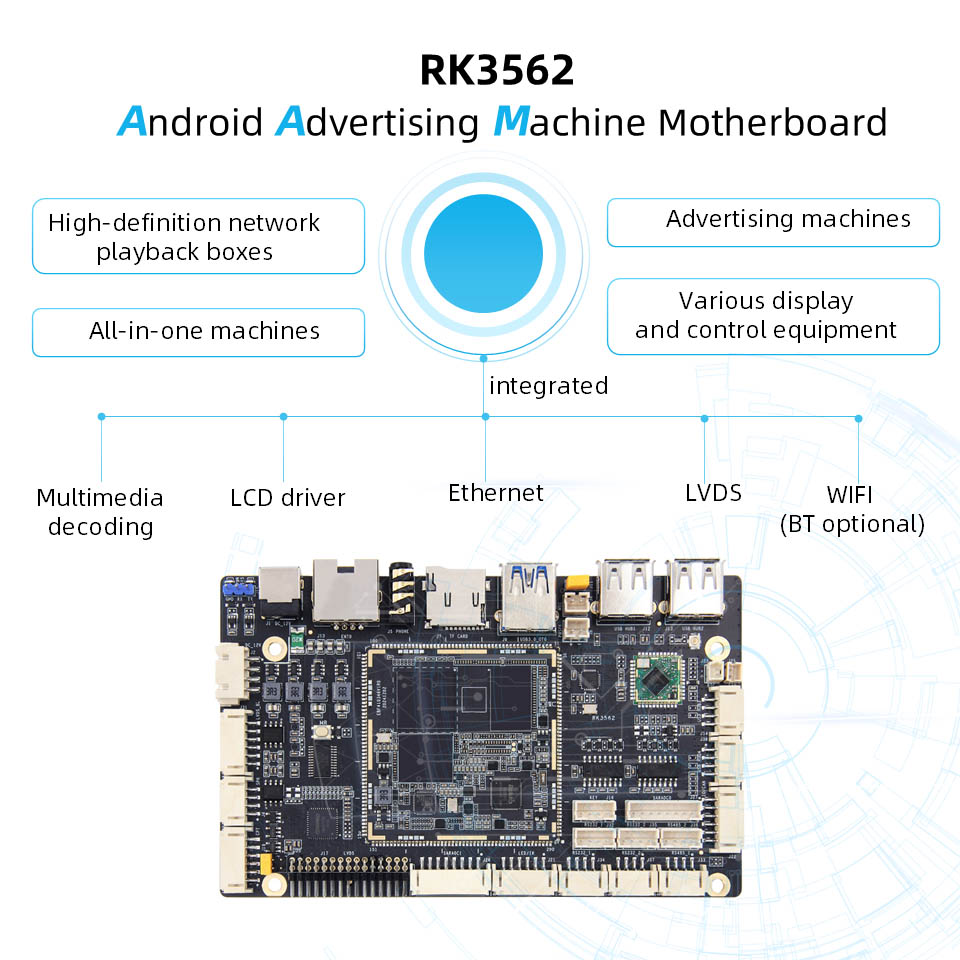

Applikasjoner: Interaktive kiosker, reklamespillere, live streaming-bokser, kommersiell visning alt-i-ett-reklame, direktesendingsmaskin

Produktparametere:

RK3562J Core Board Maskinvarekonfigurasjon

● Hovedbrikke

Modell: RK3562/RK3562J

CPU: Quad-Core Cortex-A53, opptil 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Computing Power (industriell klasse RK3562J uten NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (Tilpassbar)

● Lagring: 8/32/64/128 GB, EMMC (tilpassbar)

● Grensesnitt: Stempelhullsgrensesnitt, 10 fulle kundeemner

● PCB: 8 lag, svart nedsenking gulldesign

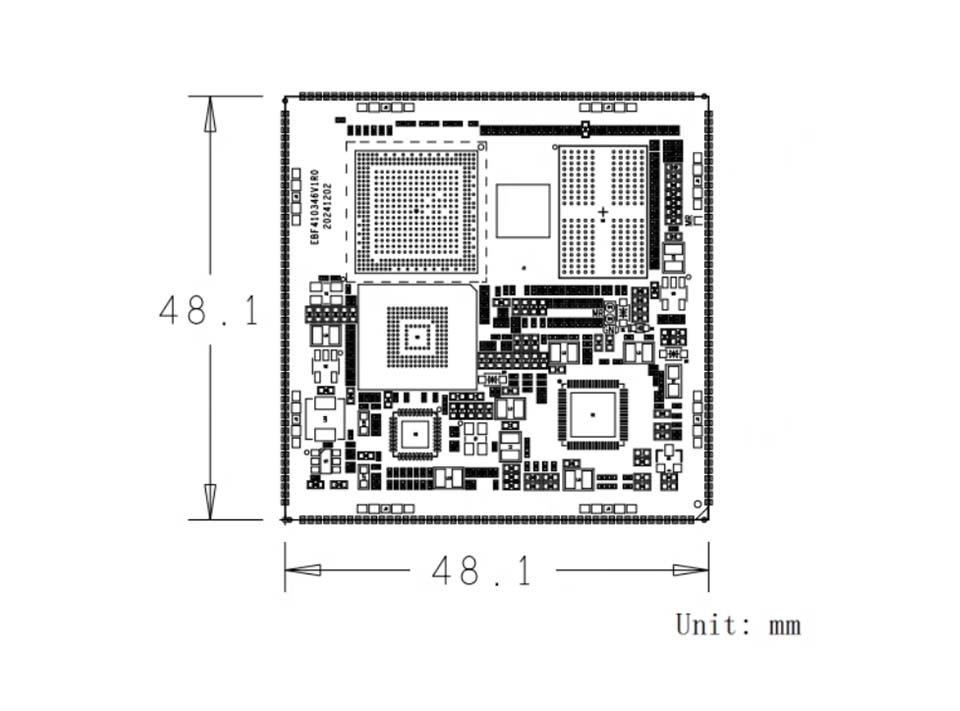

● Størrelse: 48,1*48,1mm

Signalpinner

● IO: 86 GPIO -pinner, inkludert 1 differensialklokke, 3 knappestifter og 1 strømkontrollpinne

● Nettverksport: 1 Gigabit Ethernet

● Seriell port: 10

● 12c: 6

● SPI: 3

● Kan: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 Vert: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Lydutgang: 1

● MIC: 1

RK3562J Motherboard Hardware Configuration

● Hovedbrikke:

Modell: RK3562/RK3562JCPU: Quad-Core Cortex-A53, hovedfrekvens opp til 2,0GHZGPU: Mali-G52NPU: 1TOPS Computing Power (industriklasse RK3562J uten NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (Tilpassbar)

● Lagring: 8/32/64/128 GB, EMMC (tilpassbar)

● Strømgrensesnitt: DC 12V@2A DC -inngang

● Ethernet: Gigabit Network Port*1, støtter 10/100/1000 Mbps dataoverføringshastighet

● LVDS: 2*15pin LVDS skjermgrensesnitt*1

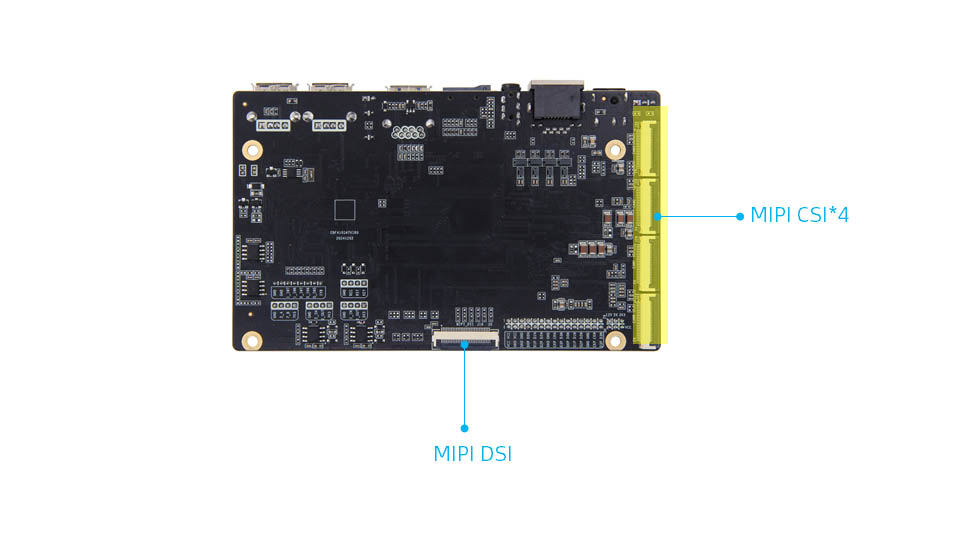

● MIPI-DSI: MIPI-skjermgrensesnittet*1, Mipidsi og LVDS-grensesnittet gjenbrukes, og standard er å koble til LVDS-skjermen. Hvis du velger å koble til Mipidsi, må du endre motstanden

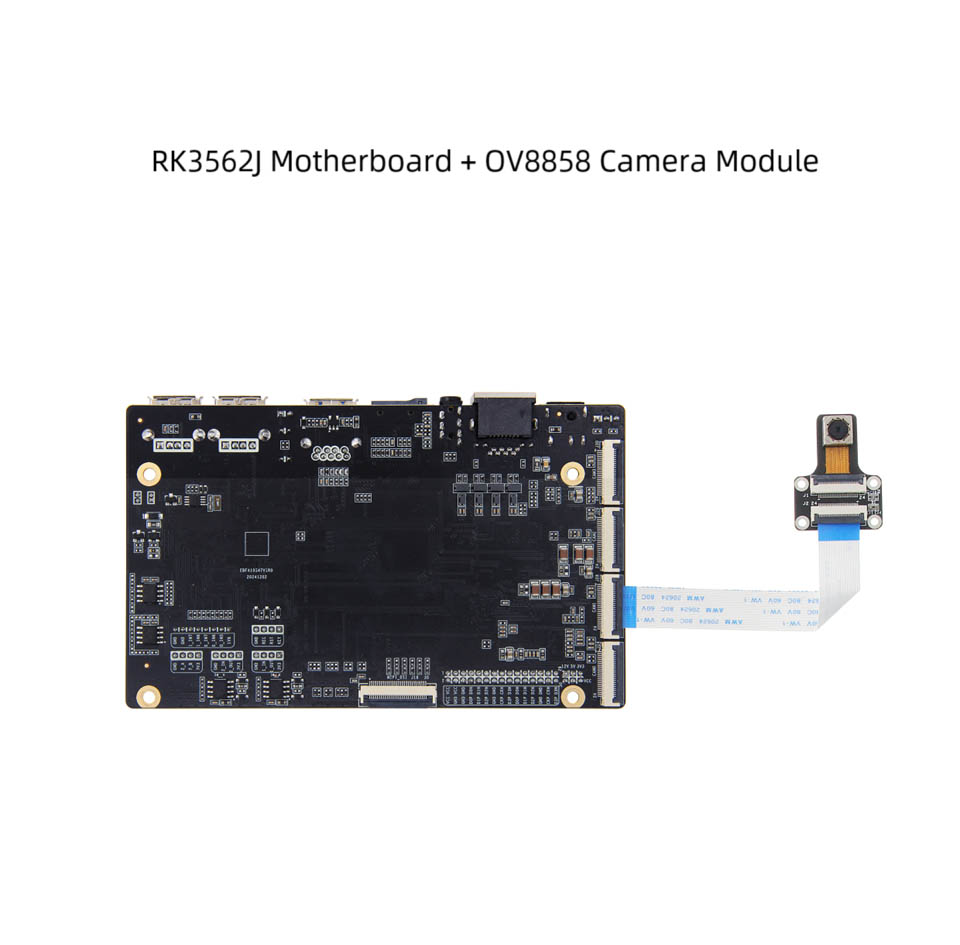

● MIPI-CSI: MIPI Camera Interface*4, kan kobles til butikkens IMX415/OV8858-kamera (standardkombinasjonen er OV8858-kameraet)

● Kapasitiv berøringsskjerm: LVDS berøringsskjermgrensesnitt*1

● LCD -bakgrunnsbelysning: LVDS bakgrunnsbelysningsgrensesnitt*1

● Skjermkraftgrensesnitt: LVDS spenningsvalggrensesnitt*1

● USB2.0: USB -hub -grensesnitt*4

● USB3.0: USB OTG -grensesnitt*1, standard er enhetsmodus, modus kan velges gjennom Jumper Cap

● WiFi: Ombord WiFi6 -modul, modell: AIC8800D40L

● TF -kortholder: Støtt Micro SD (TF) -kort for å starte systemet, opptil 512 GB
